Sondas Ativas e Diferenciais
Sondas Ativas e Diferenciais
Sondas ativas e diferenciais são acessórios especializados de osciloscópio projetados para medir sinais que não podem ser capturados com segurança ou precisão usando sondas passivas padrão. As sondas ativas usam circuitaria de amplificação interna para fornecer uma impedância de entrada muito alta e um carregamento capacitivo baixo, minimizando a perturbação do circuito mesmo em frequências altas. As sondas diferenciais medem a tensão entre dois nós não referenciados ao terra, tornando-as essenciais para capturar com segurança sinais flutuantes, como os encontrados em fontes de alimentação comutadas, circuitos de gate de acionamento de motor e barramentos seriais diferenciais.
Essas sondas são ferramentas críticas para engenheiros de eletrônica de potência, especialistas em testes EMC e laboratórios de P&D trabalhando com circuitos digitais e analógicos de alta velocidade. Os modelos de Hioki, Pico Technology e Siglent cobrem larguras de banda de alguns MHz até vários GHz, com altas taxas de rejeição de modo comum (CMRR) permitindo medições diferenciais precisas mesmo em ambientes barulhentos.
Aplicações Típicas
- Design de fonte de alimentação comutada — medição de sinais de acionamento de gate e formas de onda de comutação de MOSFET referenciadas a nós flutuantes em topologias de meia-ponte e ponte completa
- Teste de acionamento de motor e inversor — captura de tensão diferencial em enrolamentos de fase e junções de gate-emissor de IGBT
- Teste de pré-conformidade EMC — medição de emissões conduzidas e ruído de modo comum em linhas de energia e chicotes de cabo
- Prova de barramento serial de alta velocidade — captura de pares diferenciais como USB, CAN, RS-485 e Ethernet com rejeição de modo comum precisa
- Teste de sistema de gerenciamento de bateria — medição de tensões de células individuais em pilhas de bateria conectadas em série
Marcas Populares

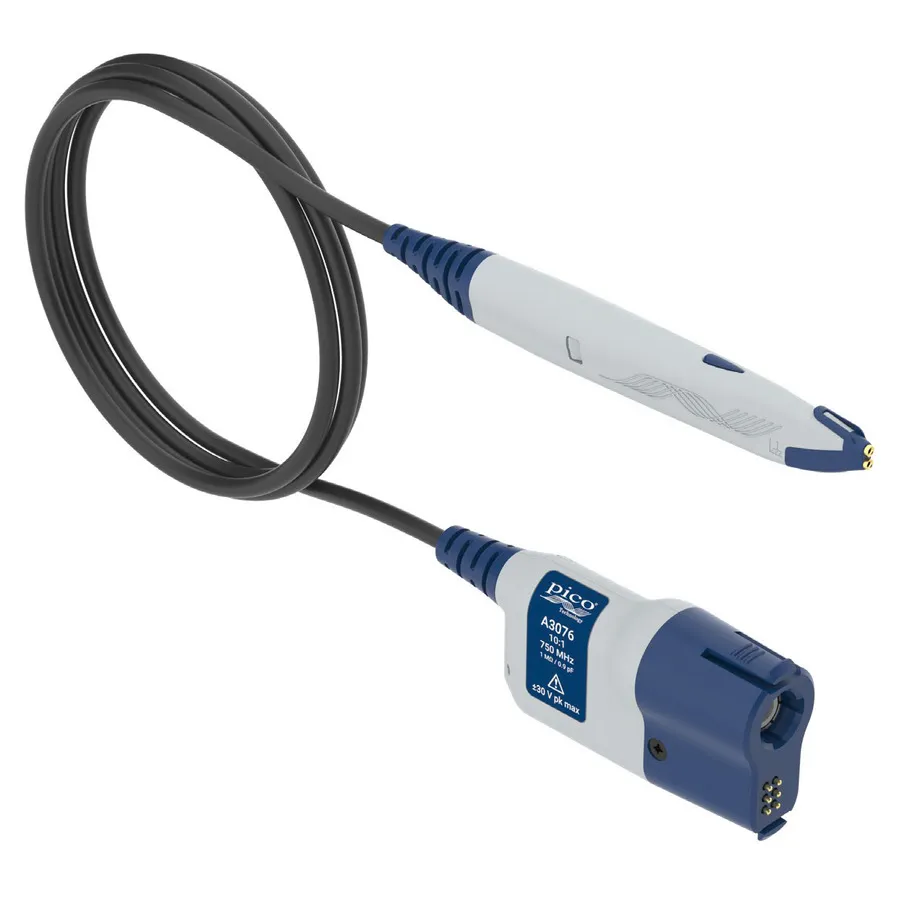

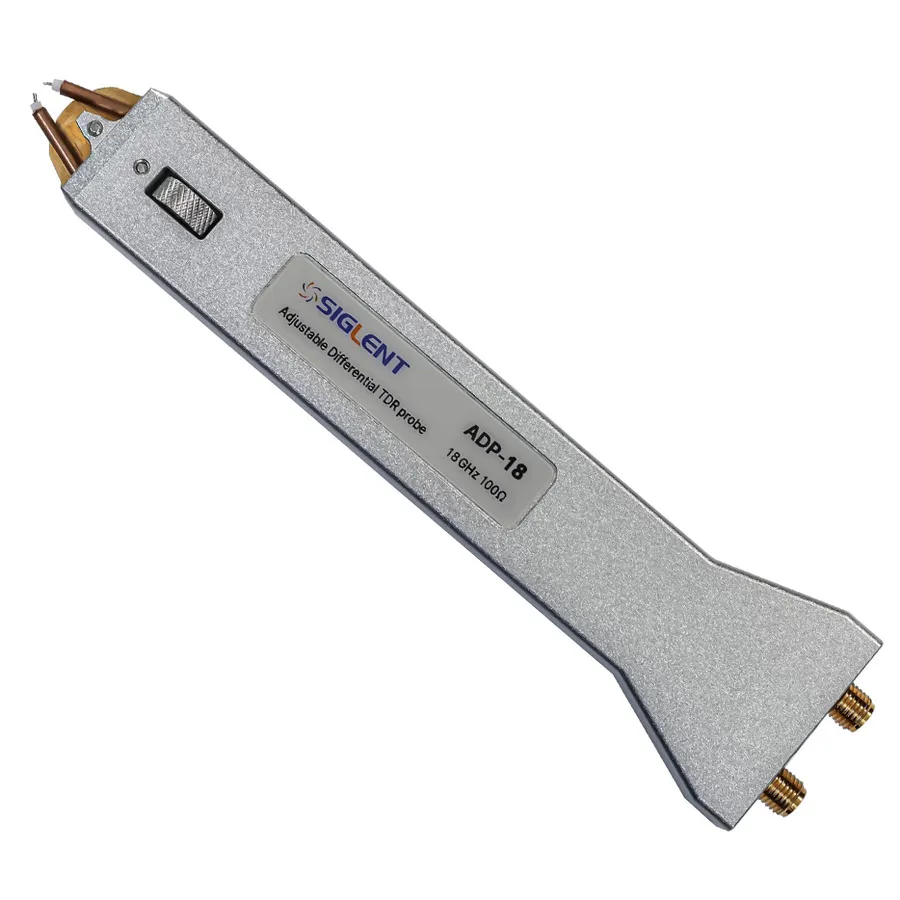

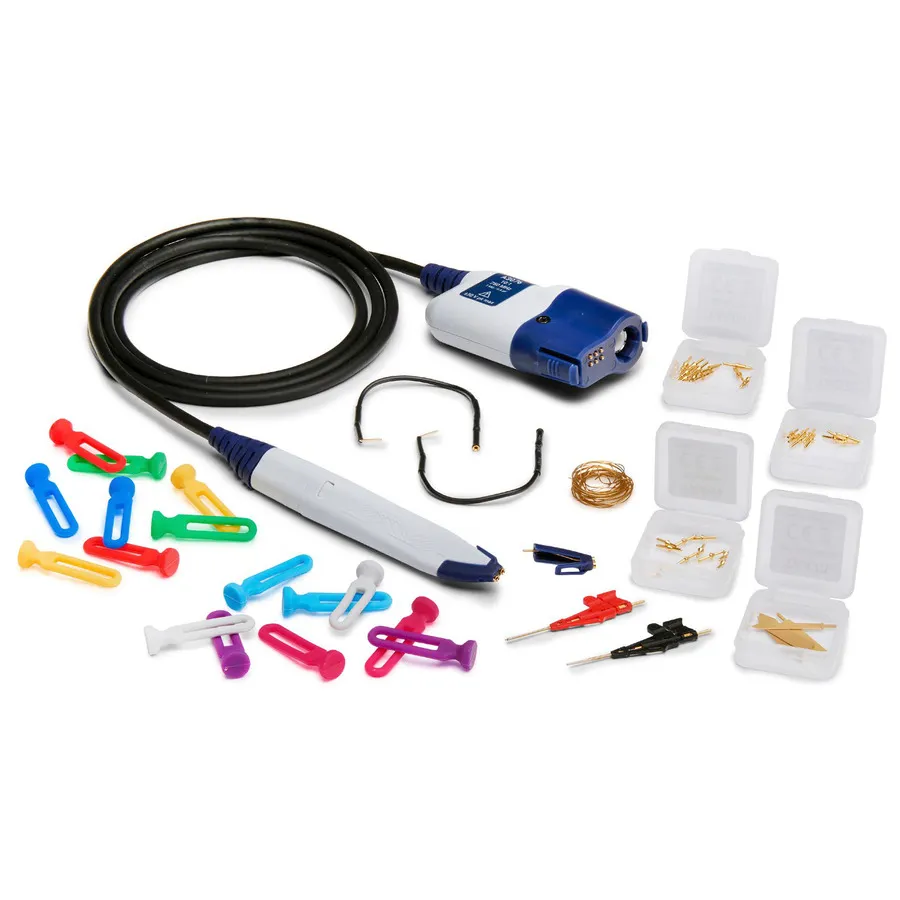

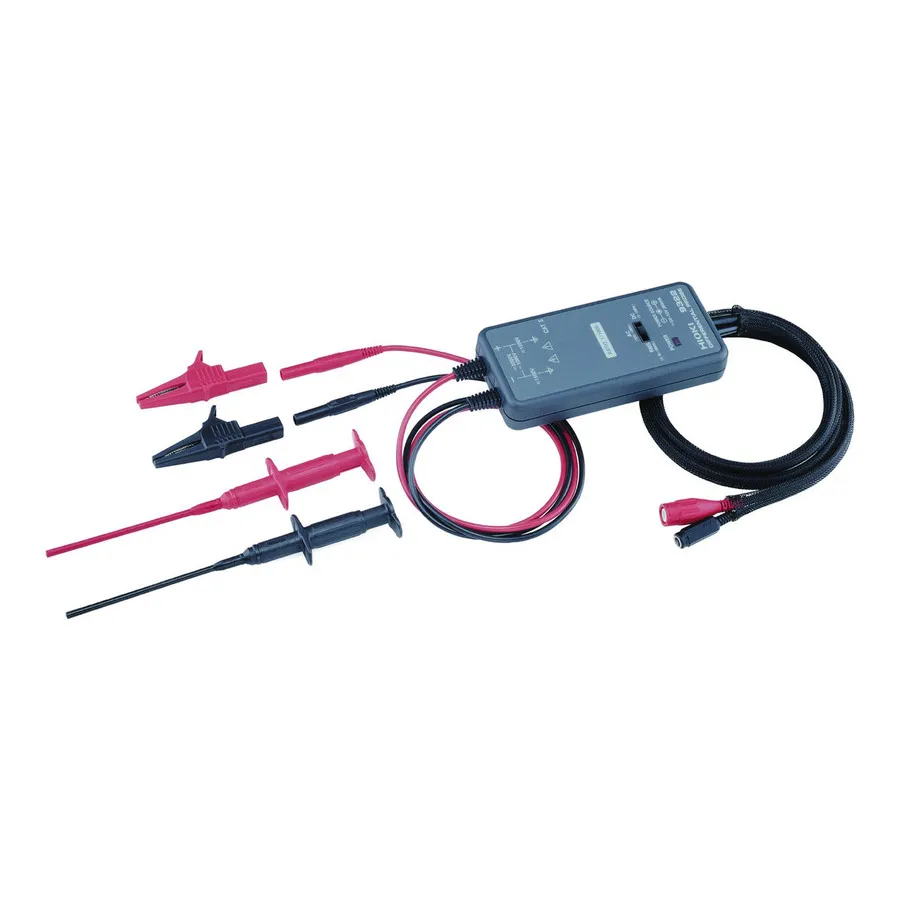

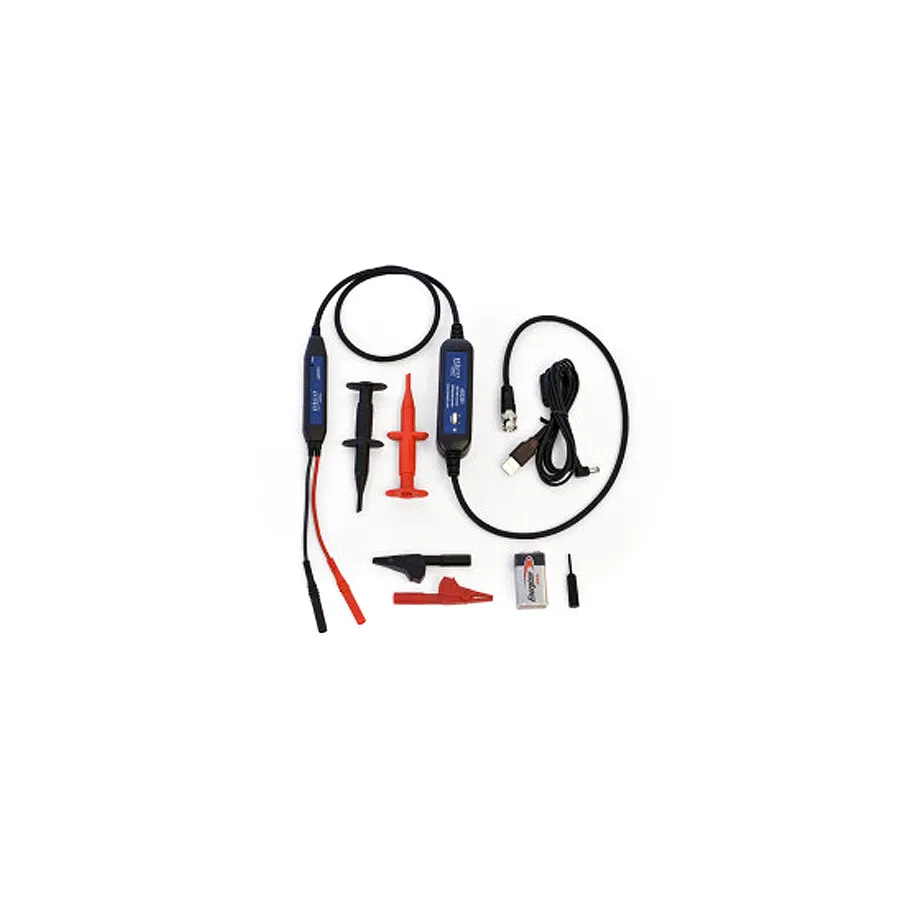

Hioki oferece sondas diferenciais de banda larga bem adequadas para aplicações de eletrônica de potência e inversor. Pico Technology fornece sondas ativas de alta impedância e sondas ativas diferenciais compatíveis com sua gama de instrumentos PicoScope. A série ADP da Siglent oferece taxas de atenuação ajustáveis para cobertura de faixa de tensão flexível em ambientes de bancada e campo.
