Cabos de Porta de Teste para Analisadores

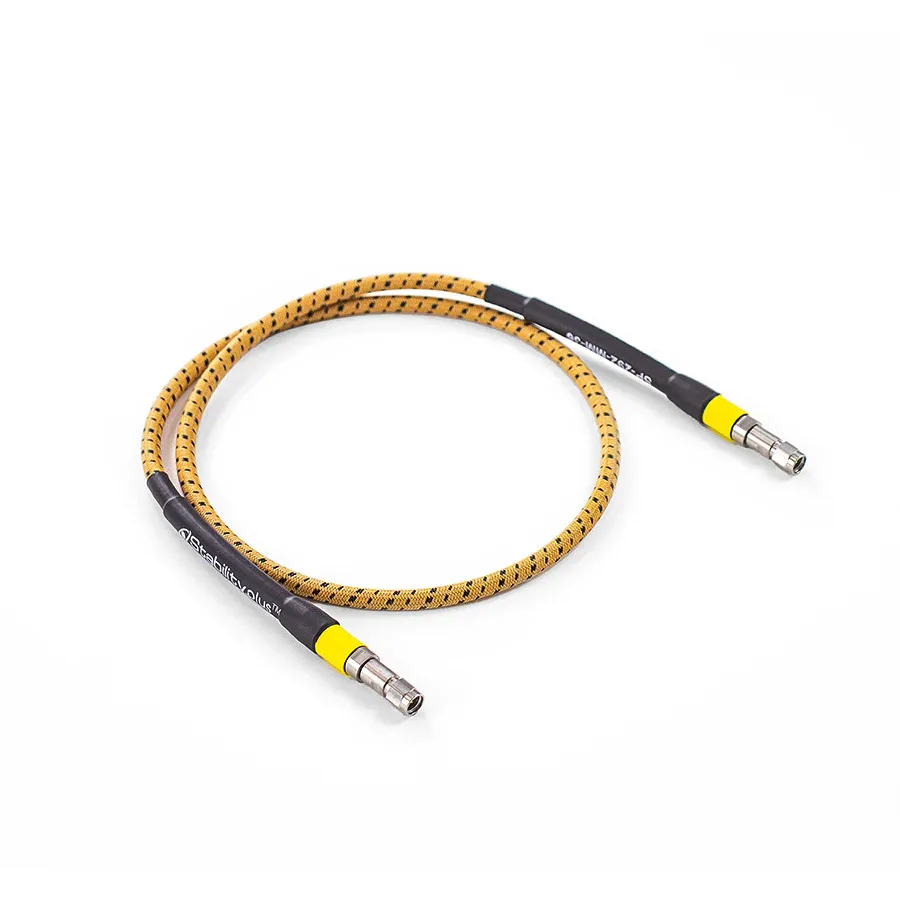

Os cabos de porta de teste conectam as portas de saída dos analisadores de rede vetorial (VNAs), analisadores de espectro e analisadores de sinal ao dispositivo sob teste ou acessórios de teste externos. Esses cabos são projetados para estabilidade de fase, baixa perda de inserção e desempenho elétrico consistente em amplas faixas de frequência — características que são críticas quando o cabo está incluído no caminho de medição calibrado. Ao contrário dos cabos RF de uso geral, os cabos de porta de teste mantêm tolerâncias de impedância apertadas e minimizam reflexões que de outro modo degradariam a precisão da medição.

Disponíveis em construções blindadas e semi-flexíveis, os cabos de porta de teste são projetados para suportar flexão repetida em ambientes de laboratório, mantendo suas características elétricas. Os tipos de conectores comuns incluem Type-N, SMA, 3,5 mm, 2,92 mm e 2,4 mm, com classificações de frequência até 67 GHz para aplicações VNA de ondas milimétricas. As opções de comprimento de cabo normalmente variam de 0,5 m a 5 m para se adequar a diversas configurações de bancada.

Aplicações Típicas

Extensão de portas de teste VNA para alcançar dispositivos sob teste em configurações de fixação e medição on-wafer
Roteamento de sinal em sistemas de teste automatizado (ATE) e configurações de matriz de comutador RF
Caracterização de componentes micro-ondas e de ondas milimétricas em laboratórios de teste R&D e produção
Testes no local de sistemas de antena, cabos e conectores em implantações de campo
Medições de interferência e pré-conformidade em configurações de laboratório EMC

Marcas Populares

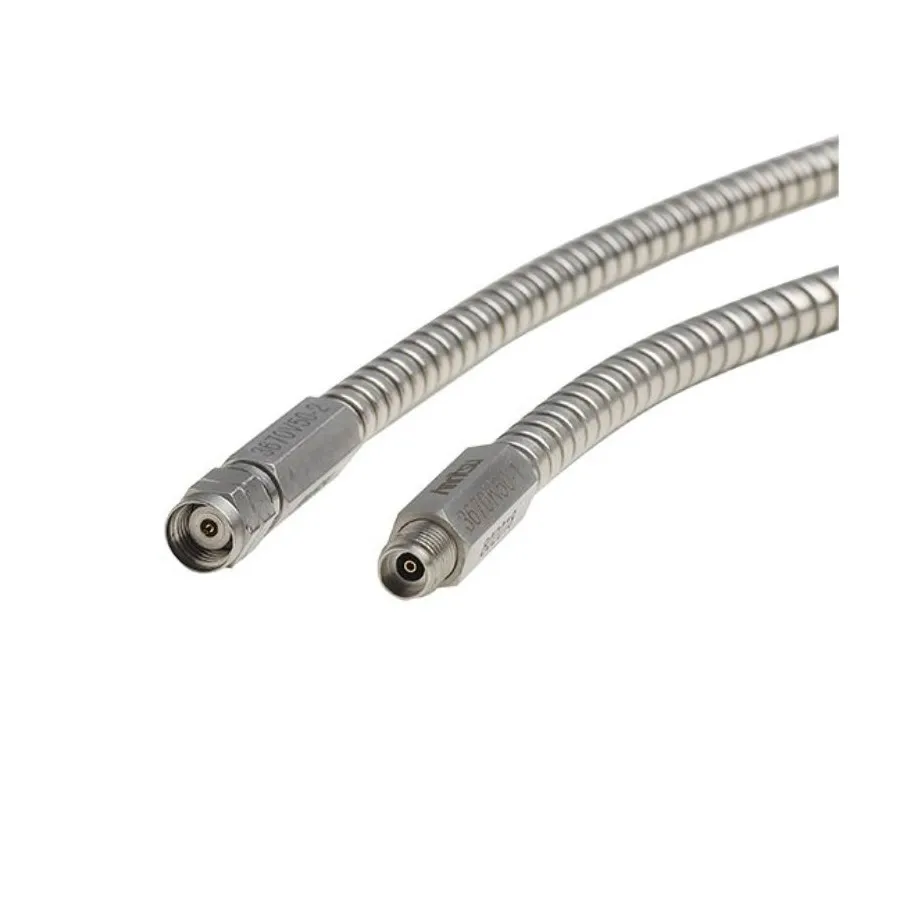

Anritsu fabrica uma gama abrangente de cabos de porta de teste para sua série VNA MS46000 e VectorStar, incluindo variantes blindadas classificadas para 26,5 GHz e além. Keysight oferece cabos correspondentes em fase e estáveis em fase otimizados para seus instrumentos da série PNA. Rohde & Schwarz fornece cabos de porta de teste de precisão para suas plataformas VNA ZNA e ZVA.
