Antenas

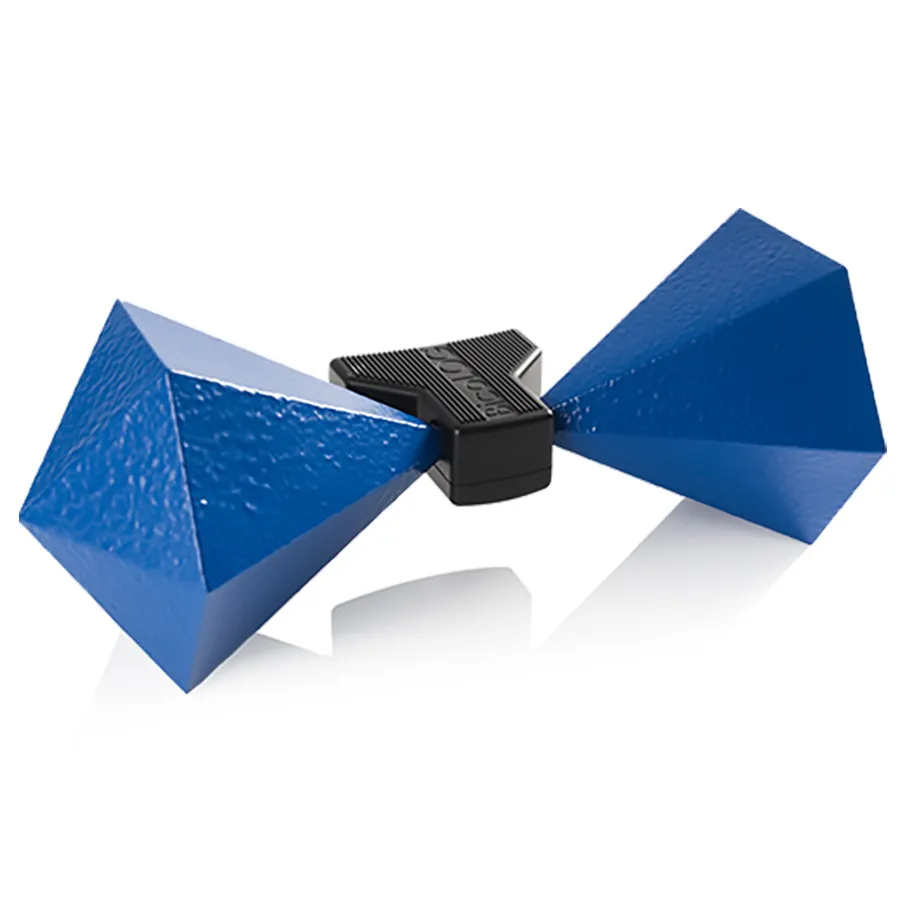

Antenas de teste e medição são transdutores RF de precisão utilizados em testes EMC, medições de força de campo e verificação de comunicações sem fio. Diferentemente das antenas de consumo, as antenas de teste EMC são caracterizadas em uma faixa de frequência ampla com fatores de antena calibrados, valores de ganho e propriedades de polarização definidas, permitindo medições rastreáveis e repetíveis. Os tipos de antena comuns incluem antenas biconais (20 MHz–300 MHz), matrizes de dipolo log-periódicas (LPDAs, 200 MHz–6 GHz), antenas corneta de guia de onda dupla crista (1 GHz–40 GHz), antenas loop (9 kHz–30 MHz) e antenas monopolo chicote para medições de campo portáteis.

Essas antenas são implantadas em laboratórios de testes acreditados e sistemas de medição de campo para testes de emissões radiadas conforme CISPR 16-1-4 e para testes de imunidade radiada conforme IEC 61000-4-3. Elas também encontram aplicação em medições de atenuação de sítio, monitoramento de força de campo, verificação de protocolo sem fio e vigilância de espectro em setores de telecomunicações, aeroespacial & defesa, automotivo e fabricação de eletrônicos.

Aplicações Típicas

Medições de emissões radiadas conforme CISPR 16-1-4 em câmaras semi-anecóicas e sítios de teste em área aberta (OATS)
Testes de imunidade radiada conforme IEC 61000-4-3 de 80 MHz–6 GHz
Medições de atenuação de sítio normalizado (NSA) e pesquisas de sítio RF
Monitoramento de força de campo e vigilância de espectro em redes de telecomunicações
Medições de padrão de antena e testes OTA para dispositivos celulares e sem fio

Marcas Populares

A Anritsu fornece antenas de medição de campo incluindo tipos chicote, loop e Yagi projetados para uso com seus analisadores de espectro e rede portáteis. Schwarzbeck e AH Systems são fabricantes reconhecidos de antenas de teste EMC de precisão utilizadas em laboratórios acreditados em todo o mundo. A Com-Power oferece antenas biconais e log-periódicas como parte de configurações completas de teste EMC.
