Atenuadores

Atenuadores RF são dispositivos passivos de duas portas que reduzem o nível de potência de um sinal sem distorcer significativamente sua forma de onda. Eles são componentes fundamentais em sistemas de teste RF e micro-ondas, usados para proteger entradas sensíveis do receptor, estabelecer níveis de sinal precisos para calibração e estender a faixa dinâmica de configurações de teste. Atenuadores fixos fornecem um único valor de atenuação, enquanto atenuadores em degraus e programáveis permitem controle variável — tornando-os ideais para ambientes de teste automatizados e calibração de cadeias de sinal.

Atenuadores coaxiais estão disponíveis em valores de impedância padrão de 50 Ω e 75 Ω, com classificações de potência de frações de um watt até centenas de watts para aplicações de alta potência. A cobertura de frequência varia de CC até além de 50 GHz em modelos de precisão. Eles são elementos críticos em kits de calibração do analisador de redes vetoriais (VNA), condicionamento de saída do gerador de sinais e proteção frontal do analisador de espectro. Conjuntos de atenuadores como Keysight 11581A, 11582A e 11583C são comumente usados em ambientes de produção e laboratório para calibração sistemática de impedância e nível.

Aplicações Típicas

Teste de sensibilidade do receptor apresentando sinais de baixo nível precisos às entradas do dispositivo
Controle de nível de saída do gerador de sinais para estímulos de teste calibrados
Protegendo entradas do analisador de espectro e do osciloscópio de dano por sobrecarga
Casamento de impedância e melhoria de perda de retorno em cadeias de sinal RF
Configurações de matriz de atenuadores em equipamento de teste automatizado (ATE)

Marcas Populares

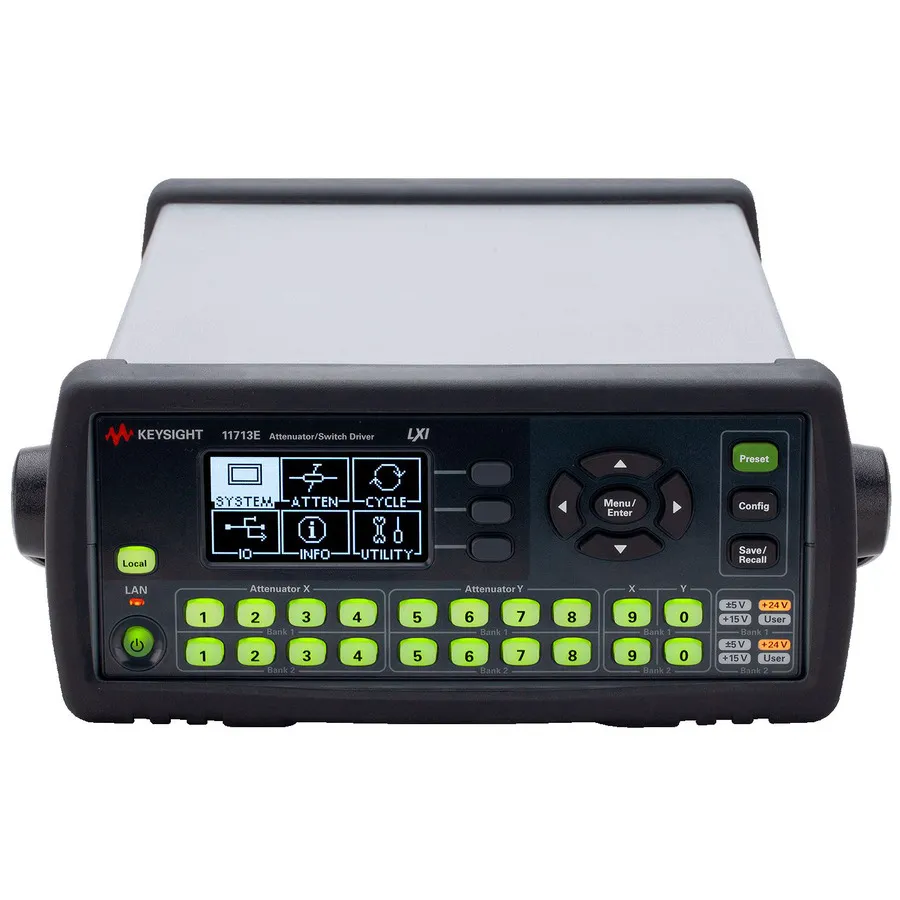

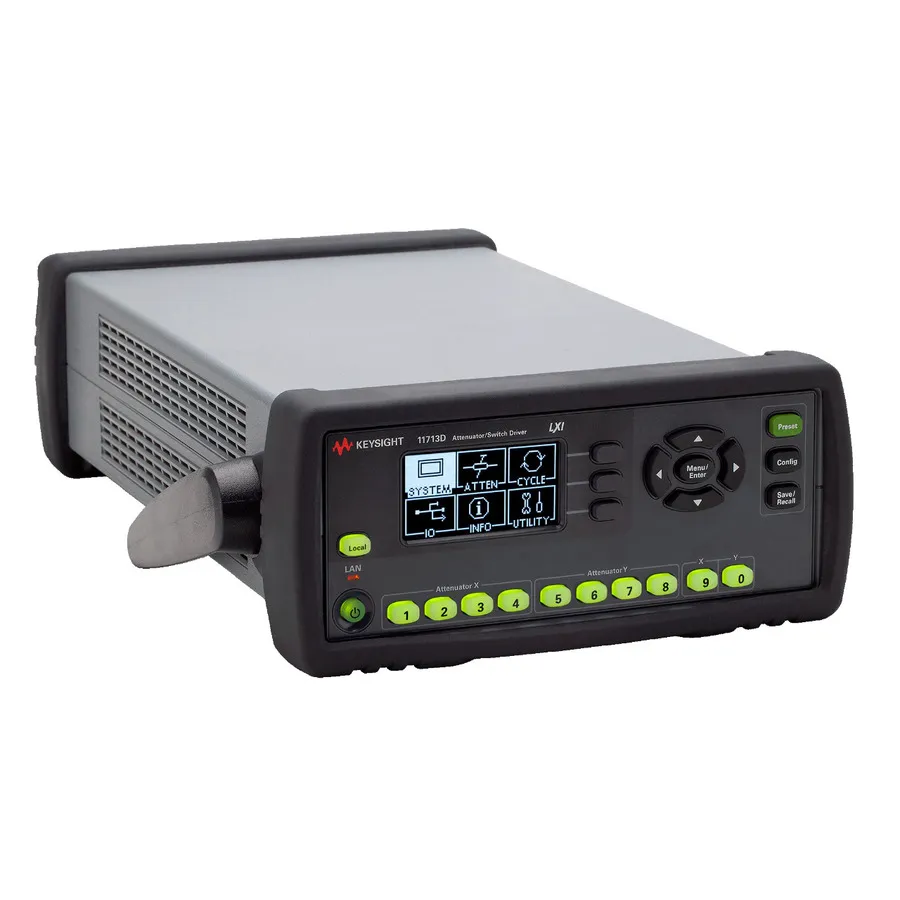

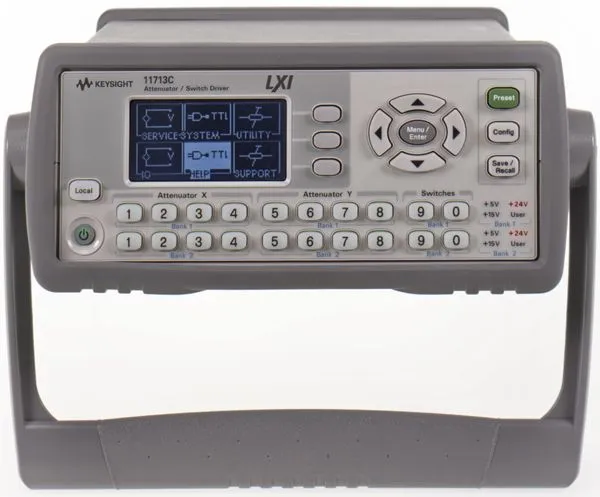

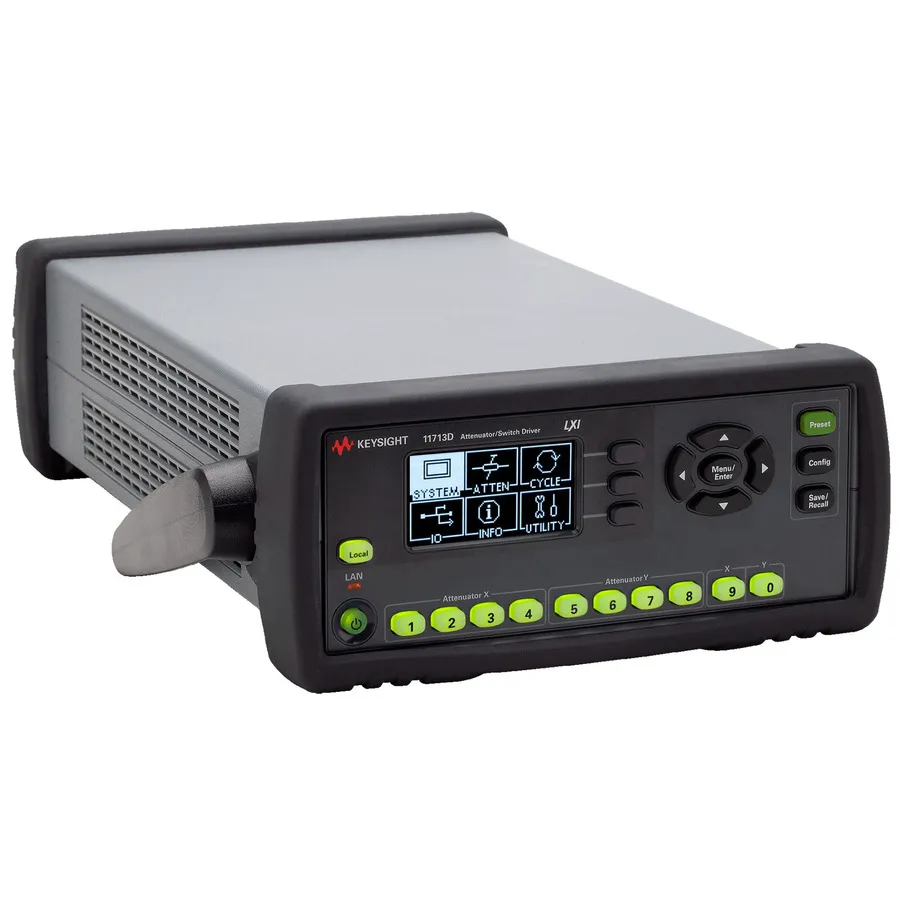

Keysight Technologies oferece um portfólio abrangente de atenuadores coaxiais, incluindo os conjuntos de atenuadores 11581A, 11582A e 11583C cobrindo frequências até 18 GHz e além, bem como o driver de atenuador/chave 11713A para configurações programáveis. Atenuadores Tektronix como o 011-0225-00 foram projetados para compatibilidade com sistemas de sonda de osciloscópio. Ambos os fabricantes fornecem atenuadores que atendem aos padrões de especificação militar e grau comercial para ambientes de laboratório e produção.
