Redes de Acoplamento e LISN

Redes de acoplamento e Redes de Estabilização de Impedância de Linha (LISNs) são acessórios essenciais para testes de compatibilidade eletromagnética (EMC) conduzida. Uma LISN — também chamada de Rede Artificial de Alimentação (AMN) — fornece uma impedância RF definida na porta de alimentação do equipamento sob teste (EUT), isola o EUT da interferência da rede de fornecimento e extrai emissões RF conduzidas para medição conforme CISPR 16-1-2. Redes de Acoplamento e Desacoplamento (CDNs) desempenham um papel complementar em testes de imunidade conduzida conforme IEC 61000-4-6: injetam sinais de teste RF em linhas de sinal, controle e energia, enquanto impedem que a energia de teste chegue ao equipamento auxiliar.

Esses dispositivos são fundamentais em laboratórios de conformidade acreditados e em laboratórios de pré-conformidade internos para demonstrar conformidade com marcos regulatórios como marcação CE (EN 55032, EN 55011), FCC Parte 15 e MIL-STD-461 militar. São rotineiramente utilizados nas indústrias de eletrônicos, telecomunicações, automotiva, automação industrial e dispositivos médicos.

Aplicações Típicas

Medições de emissões RF conduzidas em alimentação AC monofásica e trifásica conforme CISPR 22, CISPR 32 e EN 55032
Testes de imunidade conduzida em linhas de sinal e controle conforme IEC 61000-4-6 usando CDNs
Testes de pré-conformidade EMC em laboratórios de P&D e desenvolvimento de produtos
Testes EMC automotivos em linhas de alimentação CC 12 V e 24 V conforme CISPR 25 e ISO 7637
Testes de susceptibilidade conduzida militar e aeroespacial conforme MIL-STD-461F/G e DO-160

Marcas Populares

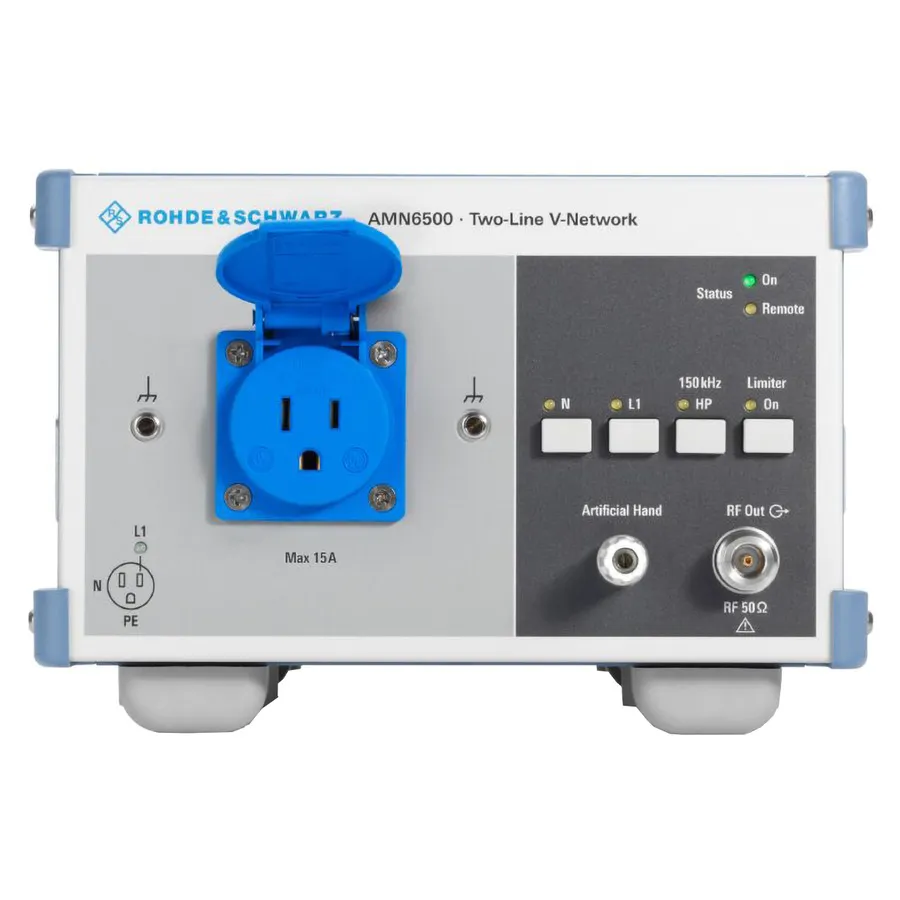

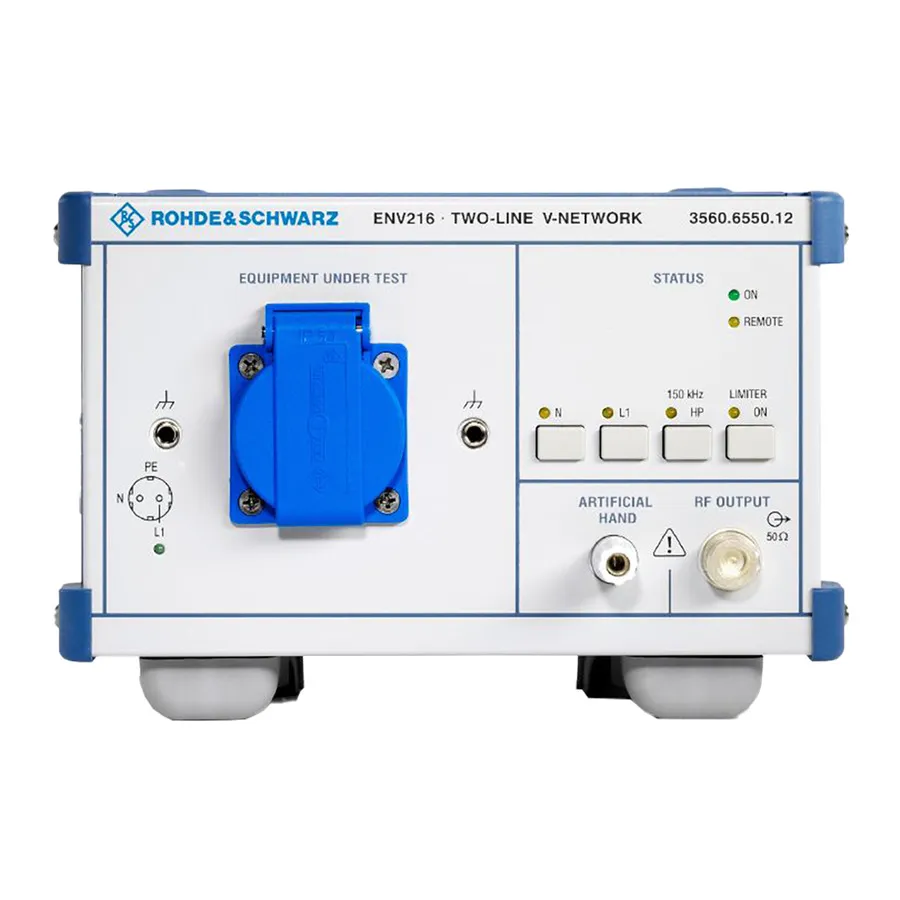

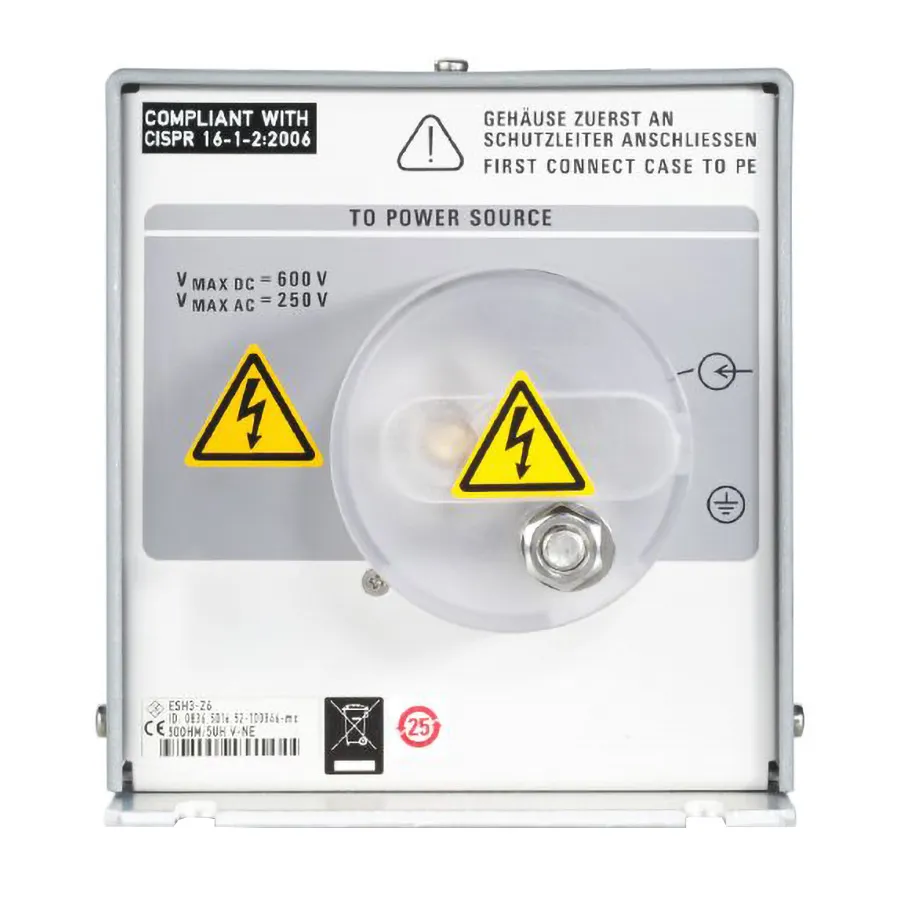

A Rohde & Schwarz fabrica redes V de precisão e AMNs amplamente implantadas em instalações de testes EMC acreditadas. A Com-Power oferece ampla gama de CDNs e LISNs cobrindo configurações monofásica, multifásica e de porta de telecom. Outros fabricantes notáveis incluem Schwarzbeck, EM Test e Fischer Custom Communications.
