Cargas Eletrônicas
Cargas Eletrônicas
As cargas eletrônicas são instrumentos ativos que absorvem e dissipam energia elétrica de um dispositivo em teste (DUT), simulando condições de carga do mundo real de maneira precisa e repetível. Diferentemente de cargas resistivas passivas, elas permitem reconfiguração instantânea controlada por software em quatro modos operacionais fundamentais: corrente constante (CC), tensão constante (CV), resistência constante (CR) e potência constante (CP). Esta flexibilidade as torna essenciais para caracterizar fontes de energia DC, pacotes de bateria, conversores CC-CC, células de combustível e painéis fotovoltaicos sem exigir cargas de campo físicas ou bancos de resistores dedicados que devem ser reconfigurados manualmente.

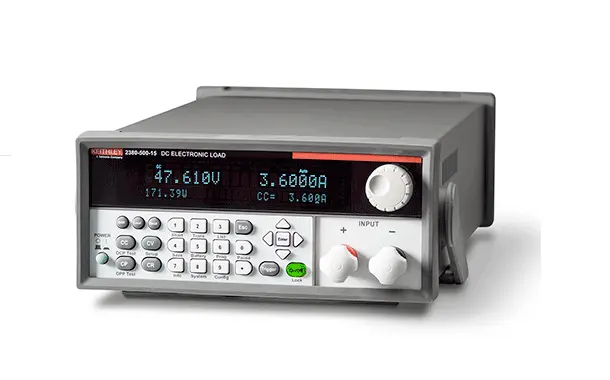

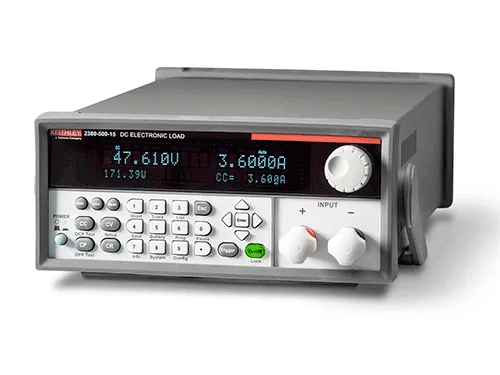

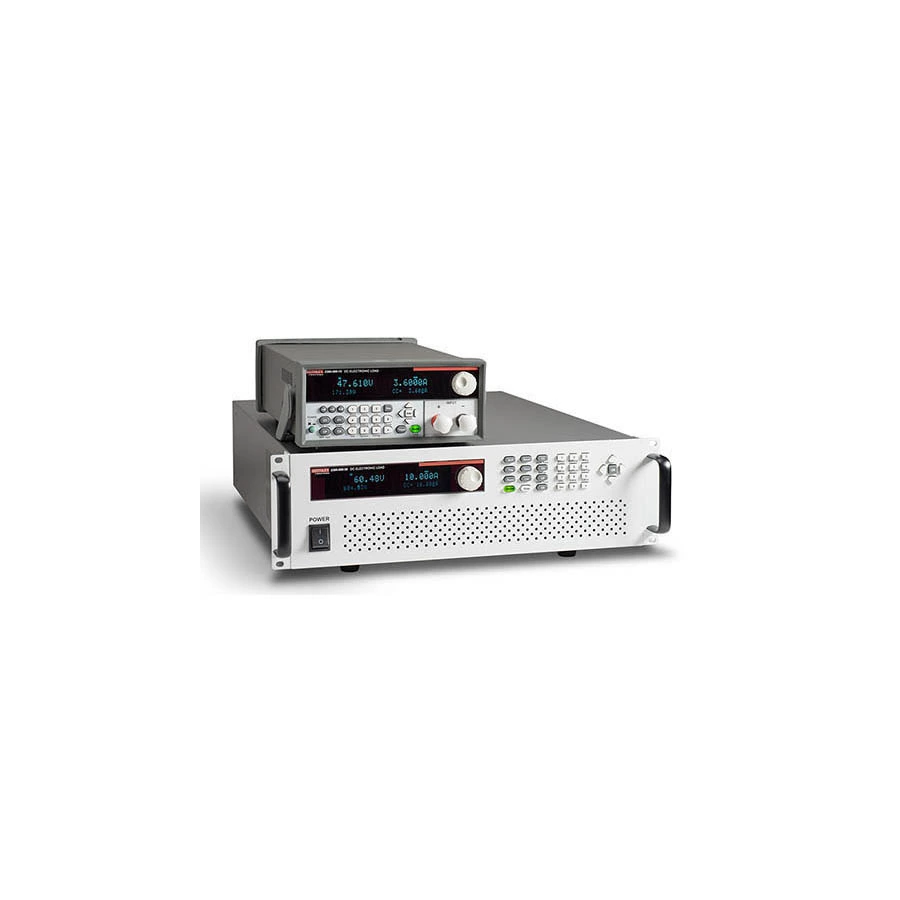

As cargas eletrônicas programáveis modernas suportam pulsação de carga dinâmica em frequências até vários kHz para testes de resposta transitória de fonte de energia e dimensionamento de capacitor de saída. Funções de varredura automatizadas geram curvas V-I e de potência completas em uma única sequência de teste. A série Keithley 2380 e as cargas programáveis AMETEK cobrem requisitos DC de watts a quilowatts, enquanto o AMETEK California Instruments 3091LD estende a capacidade para testes de carga eletrônica AC. As funções de medição de tensão, corrente e potência integradas simplificam a integração em sistemas de teste automatizado via GPIB, USB e LAN, eliminando a necessidade de DMMs separados em muitos fluxos de trabalho.
Aplicações Típicas
- Caracterização de fonte de energia DC: regulação de carga, regulação de linha, medição de ondulação e ruído
- Testes de descarga de pacote de bateria, verificação de capacidade e medição de resistência interna
- Mapeamento de eficiência de conversor CC-CC e regulador de tensão em varredura de carga e tensão de entrada
- Caracterização de curva I-V de painel solar e célula de combustível para determinação do ponto de máxima potência
- Testes de carga transitória para análise de estabilidade de fonte de energia e validação de tempo de manutenção
- Teste de queimadura e teste funcional de produção de montagens de eletrônica de potência na linha de manufatura
Marcas Populares
Keithley (Tektronix) oferece a série 2380 amplamente utilizada de cargas eletrônicas DC programáveis para P&D e testes automatizados. AMETEK Programmable Power fornece cargas AC e DC de alta potência através de suas divisões California Instruments e Sorensen. Chroma ATE fornece cargas eletrônicas modulares e independentes visando ambientes ATE de produção. Kikusui, ITECH e BK Precision oferecem opções econômicas adequadas para aplicações de bancada de uso geral e educacionais.
