Testadores de Continuidade de Aterramento
Testadores de Continuidade de Aterramento
Testadores de continuidade de aterramento — também chamados de testadores de resistência de ligação protetora — verificam que o condutor de terra protetor (PE) em equipamentos elétricos fornece um caminho de baixa resistência de partes de metal expostas para o terra de segurança. Ao passar uma corrente elevada (tipicamente 10 A a 30 A CA) através do caminho de aterramento e medir a queda de tensão resultante, estes instrumentos calculam a resistência de ligação de aterramento. A maioria das normas de segurança exige valores de resistência abaixo de 100 mΩ a 300 mΩ dependendo da aplicação e classe do equipamento.
O teste de continuidade de aterramento é uma verificação obrigatória de conformidade com normas IEC 60950-1, IEC 62368-1, IEC 60601-1, UL 60950 e CSA. É rotineiramente realizado como parte do teste de segurança final de linha na fabricação de eletrônicos e durante a manutenção periódica de equipamentos industriais.
Aplicações Típicas
- Testes de conformidade de segurança de fim de linha em equipamentos de TI e eletrônicos de consumo
- Verificação de terra protetor de dispositivos médicos conforme IEC 60601-1
- Verificação de continuidade de aterramento e resistência de ligação de máquinas industriais
- Inspeção de recebimento e re-testes periódicos de equipamentos elétricos em serviço
- Sequências de testes de segurança combinadas junto com testes de hipot e corrente de fuga
Marcas Populares

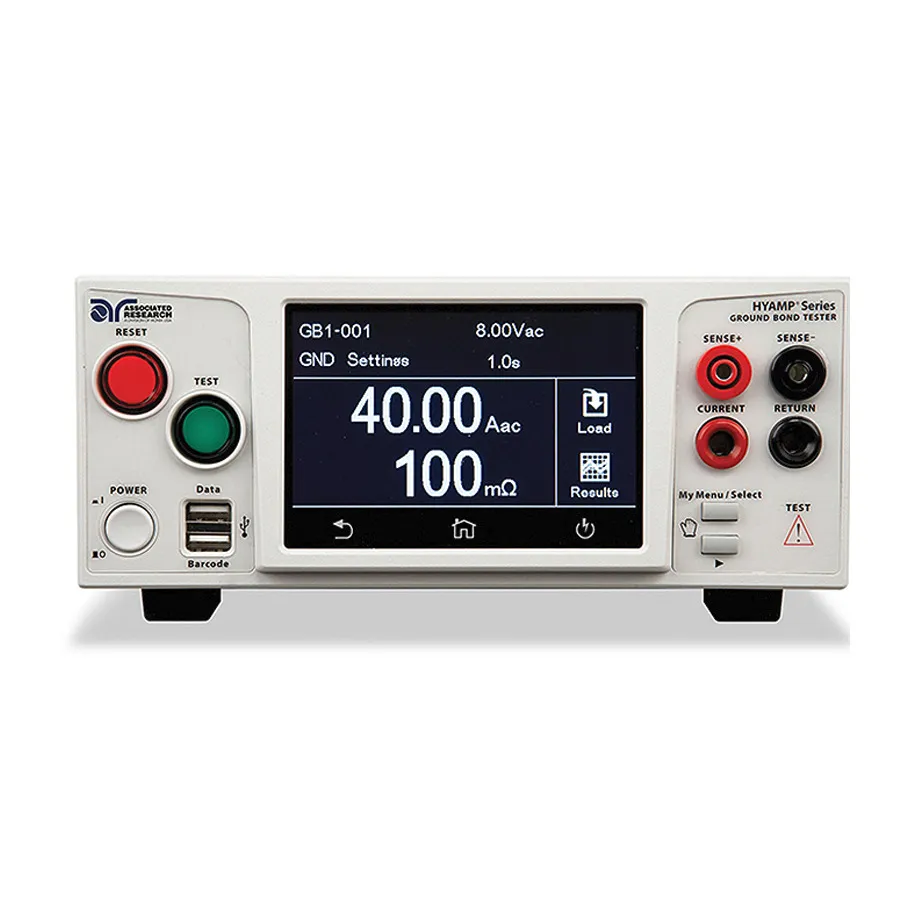

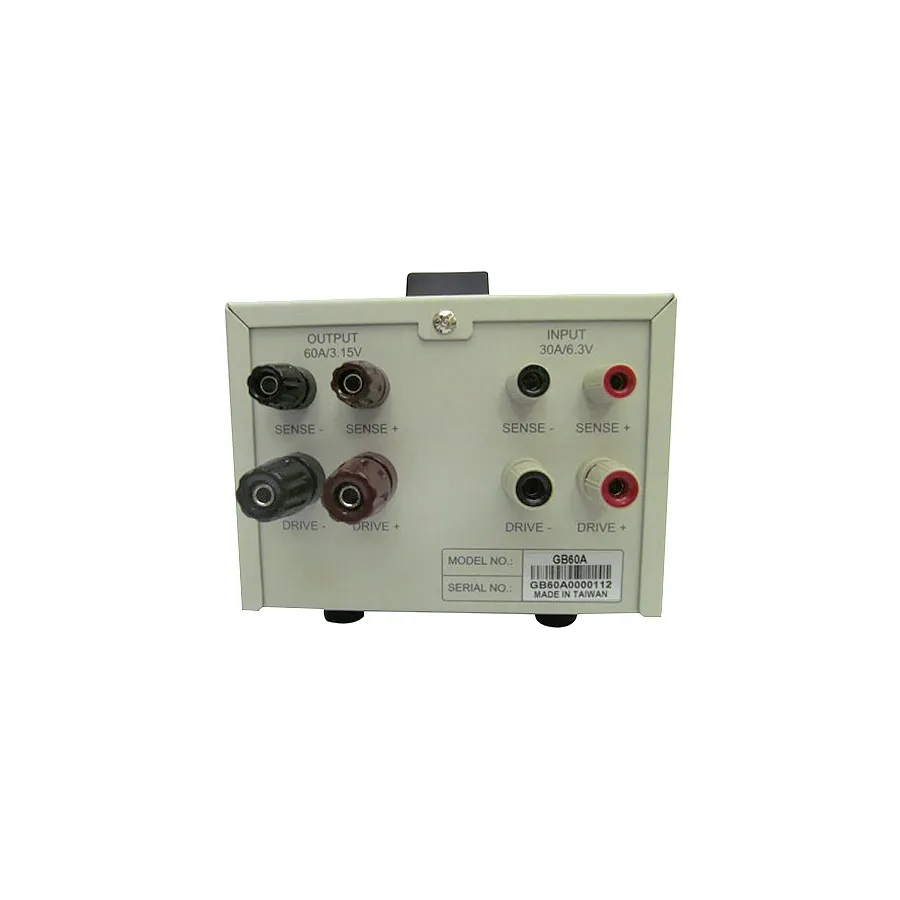

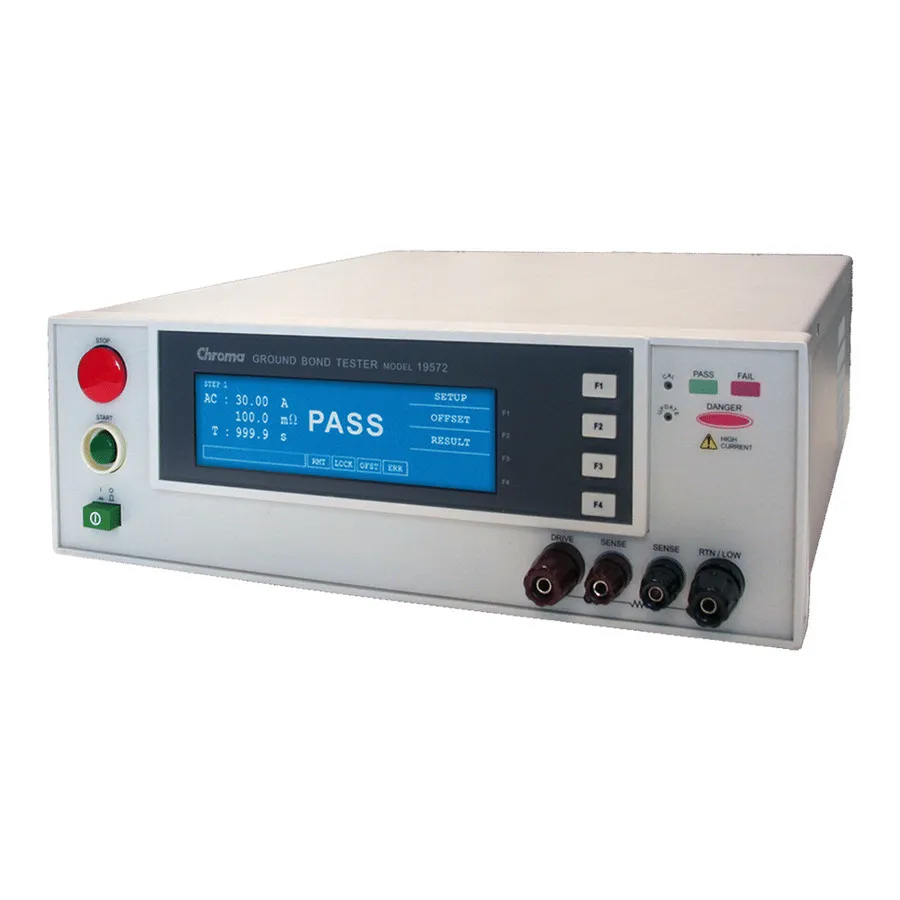

Chroma, Associated Research e SCI (Slaughter Company Incorporated) são os principais fabricantes de testadores dedicados de continuidade de aterramento. Estas marcas oferecem instrumentos de continuidade de aterramento independentes e analisadores de segurança elétrica integrados que combinam medição de hipot, continuidade de aterramento e corrente de fuga em uma única plataforma.
