Osciloscópios Portáteis
Osciloscópios Portáteis
Osciloscópios portáteis — também chamados de medidores de osciloscópio ou ScopeMeters — são instrumentos alimentados por bateria, portáveis que combinam funcionalidade de osciloscópio e multímetro em uma única unidade robusta. Projetados para uso fora do laboratório, eles permitem que técnicos de campo, engenheiros de manutenção e profissionais de serviço capturem e analisem formas de onda diretamente no local sem acesso a energia CA. Muitos modelos possuem classificações de segurança CAT III ou CAT IV, tornando-os adequados para medições em sistemas elétricos industriais e redes de distribuição de energia.
Osciloscópios portáteis de grau de campo geralmente oferecem larguras de banda de 20 MHz a 200 MHz com canais de entrada isolados para medições diferenciais seguras em circuitos flutuantes. Os principais fabricantes incluem Fluke, cuja série ScopeMeter é o padrão de facto em ambientes industriais, bem como Tektronix e Hioki. Estes instrumentos são essenciais para equipes de manutenção em plantas de manufatura, concessionárias de serviços, sistemas HVAC e infraestrutura de transporte onde instrumentos benchtop são impraticáveis.
Aplicações Típicas
- Manutenção de equipamento industrial: diagnosticando acionamentos de motor, inversores e linhas de sinal PLC em campo
- Testes de instalação elétrica: verificando fiação, aterramento e sinais do painel de distribuição até CAT IV
- HVAC e automação predial: resolvendo problemas de sinais de sensores e fiação de controle no local
- Geração de energia e utilidades: medindo formas de onda em geradores, transformadores e equipamentos de comutação
- Transporte e ferrovias: diagnosticando sistemas de sinal e controle em locomotivas e material rodante
- Serviço em campo: verificando operação do equipamento após instalação ou reparo sem acesso ao laboratório
Marcas Populares

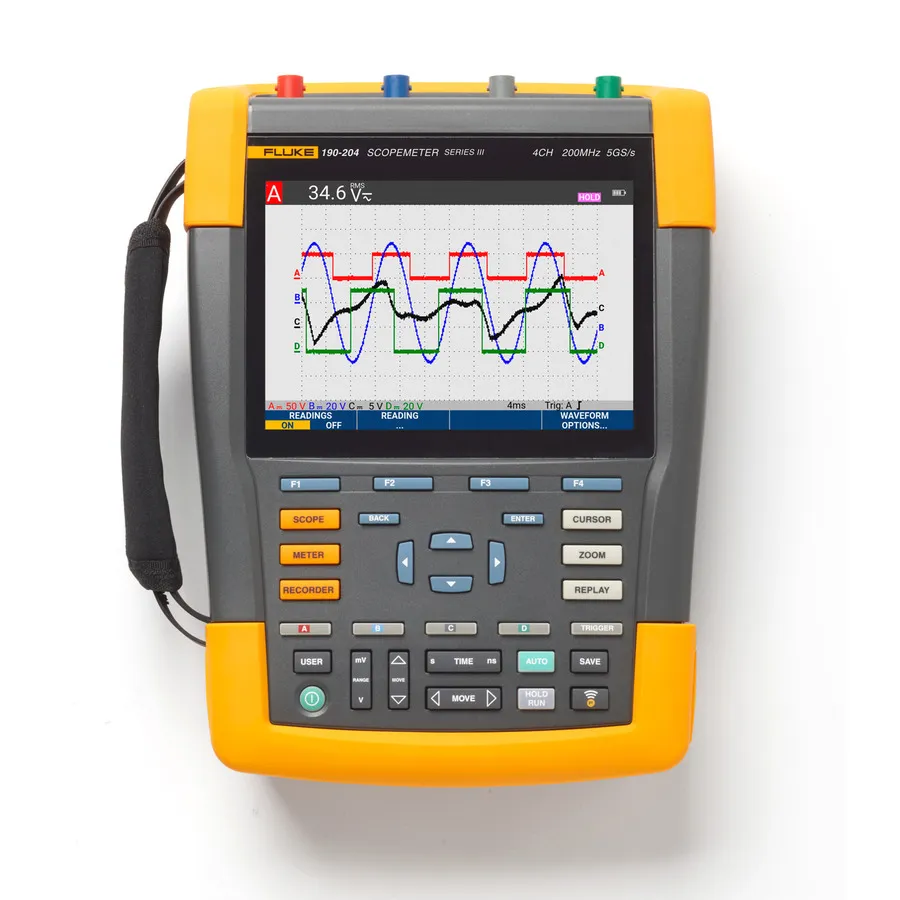

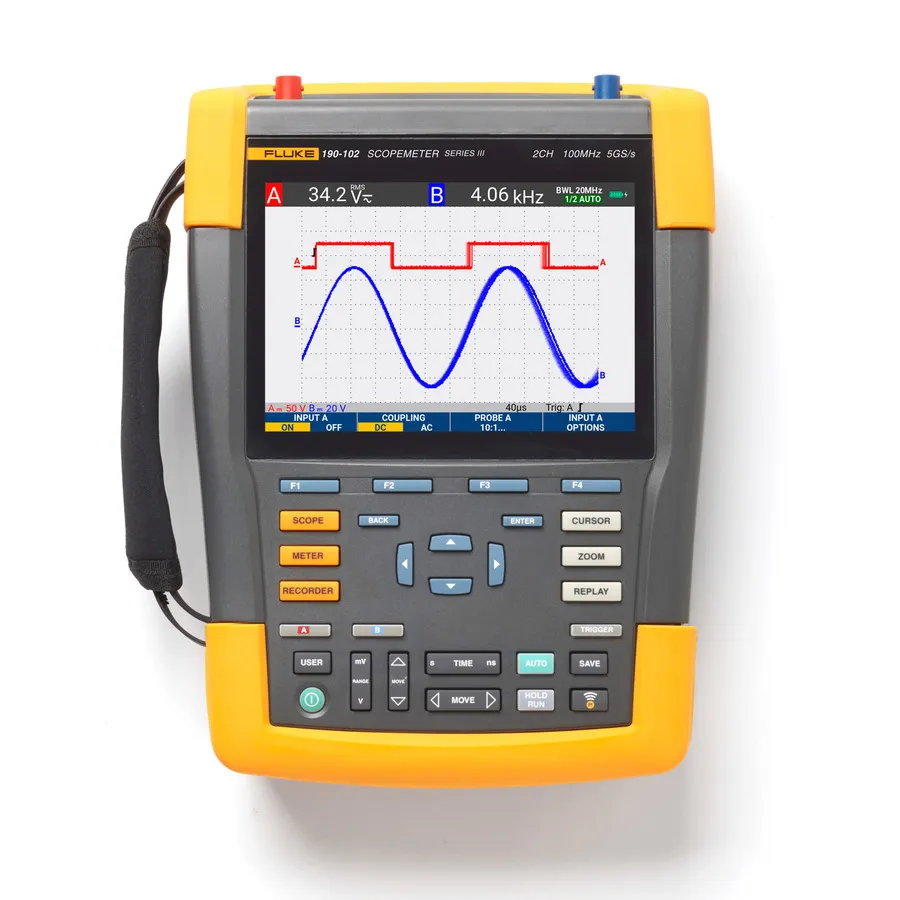

A série ScopeMeter da Fluke domina o uso industrial em campo, conhecida por robustez, classificações de segurança CAT IV e confiabilidade de longo prazo. Tektronix oferece osciloscópios portáteis para cenários de medição em campo exigentes. Hioki fornece opções portáteis compactas amplamente utilizadas em mercados asiáticos. Uni-T e Owon oferecem alternativas econômicas para uso portátil de propósito geral.
