Sondas Lógicas e Cabos

As sondas lógicas e cabos são acessórios de osciloscópio que conectam sinais digitais às entradas de osciloscópio de sinal misto (MSO), permitindo aquisição simultânea de canais analógicos e digitais em uma base de tempo única. Ao contrário das sondas analógicas, as sondas lógicas capturam sinais em limiares lógicos definidos e os renderizam como formas de onda digitais correlacionadas com tempo, exibidas junto com canais analógicos. Isso permite que os engenheiros correlacionem comportamento analógico físico — como ruído de trilho de potência ou jitter de relógio — com atividade de barramento digital, tornando as sondas lógicas indispensáveis para desenvolvimento de sistemas embarcados e debug de circuitos digitais.

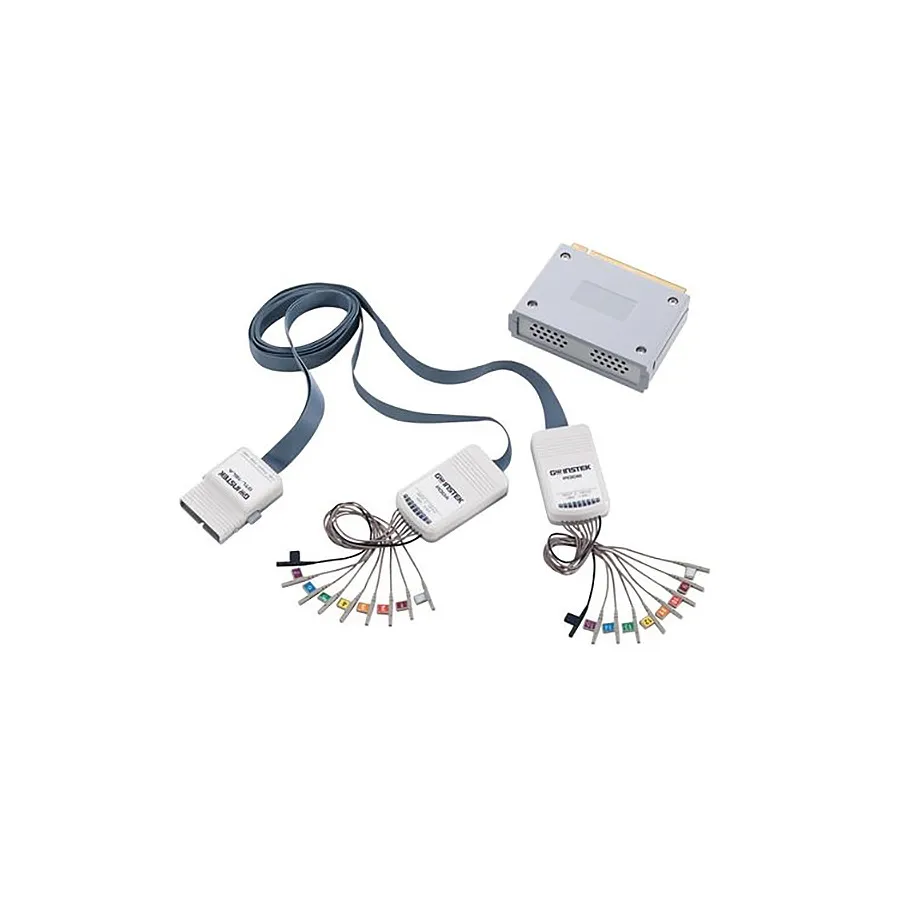

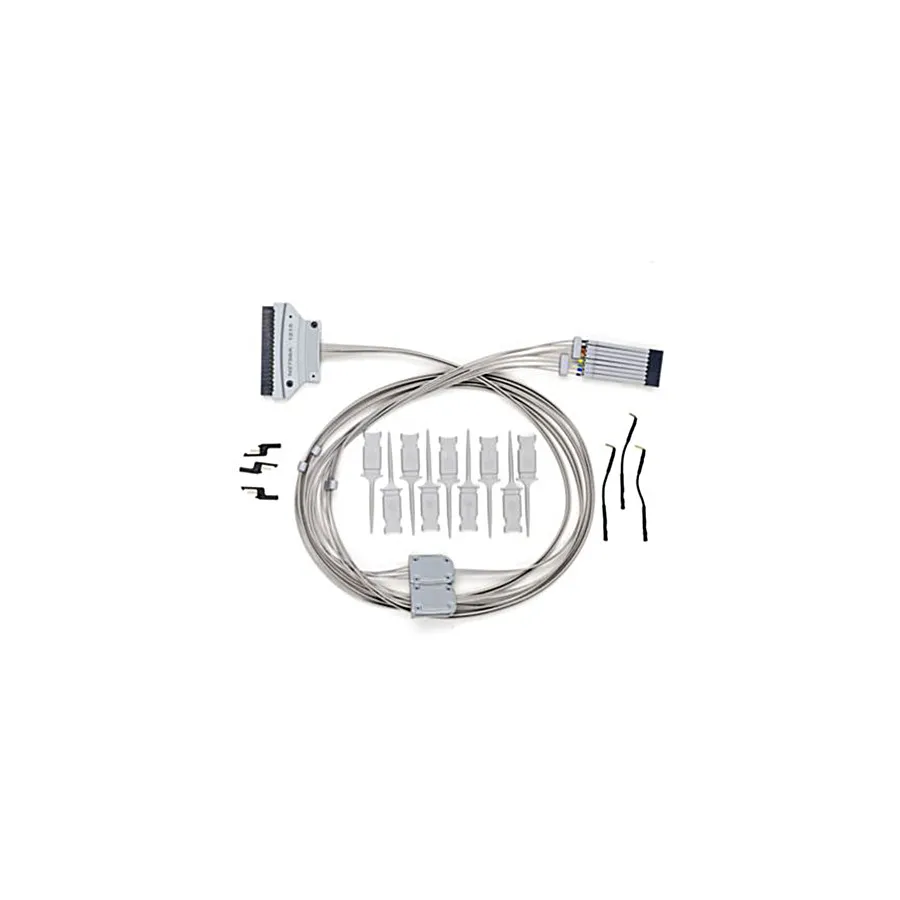

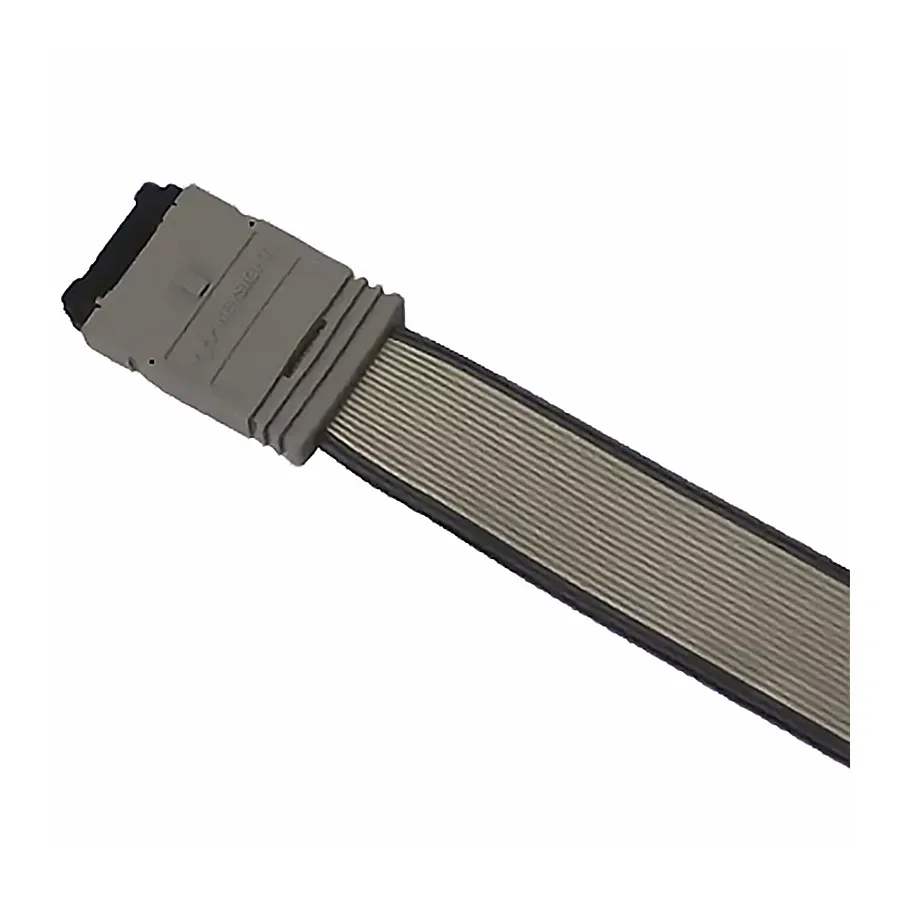

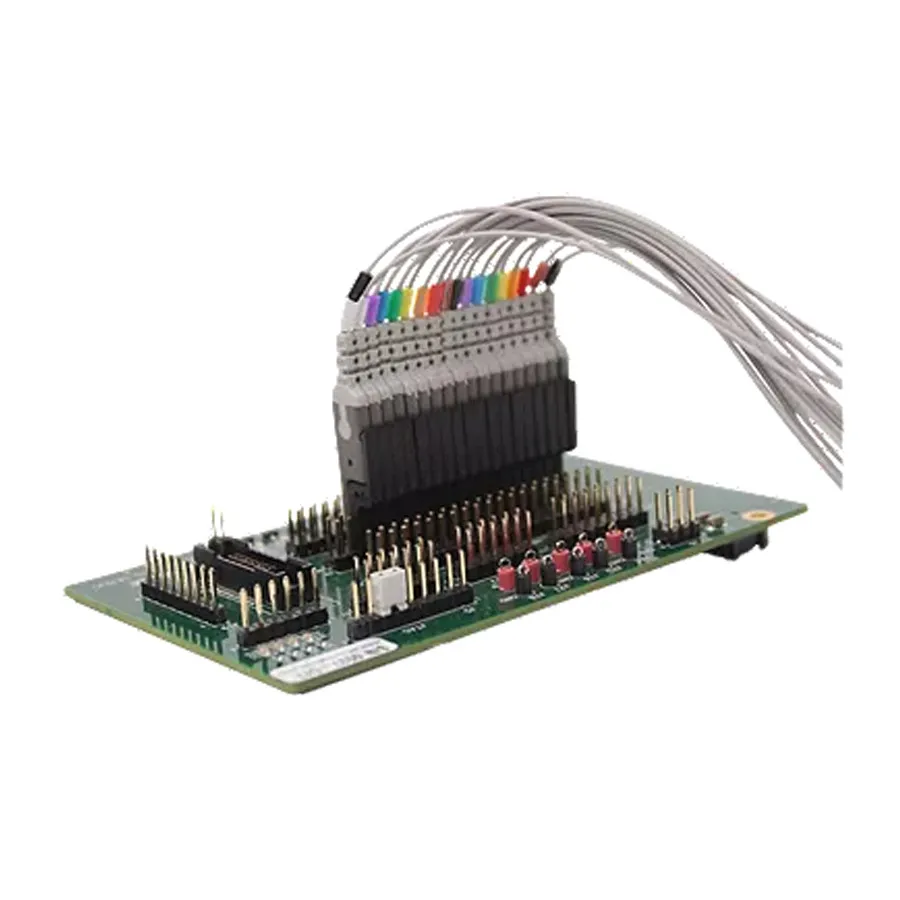

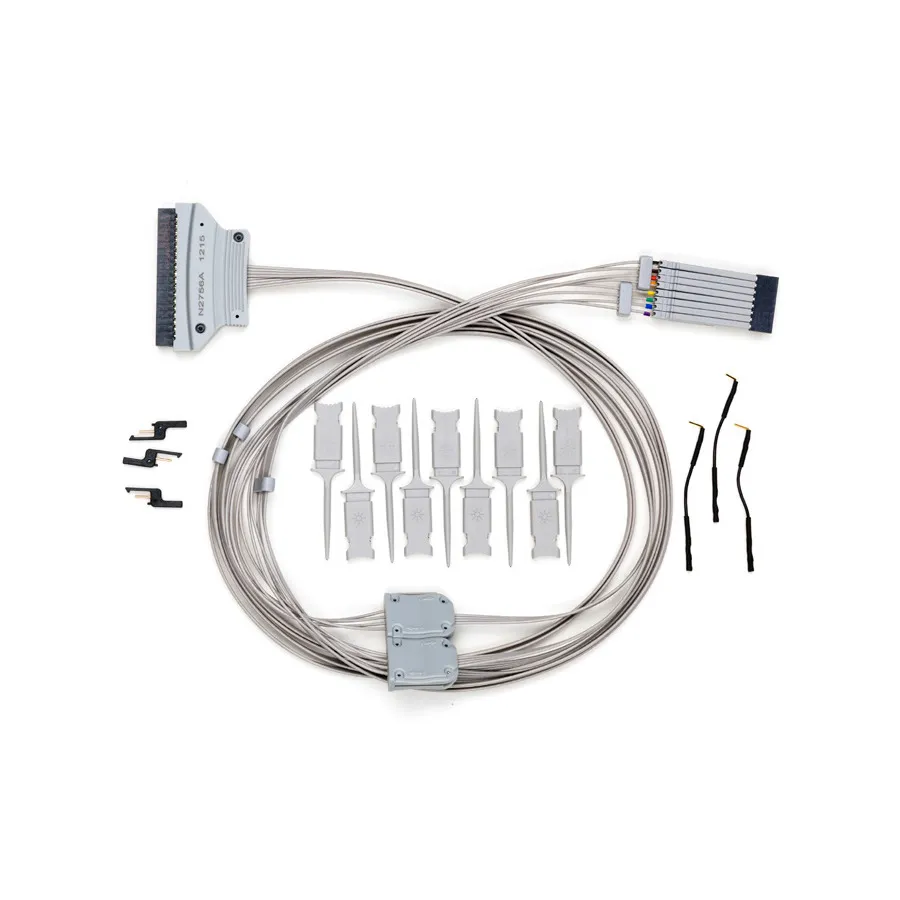

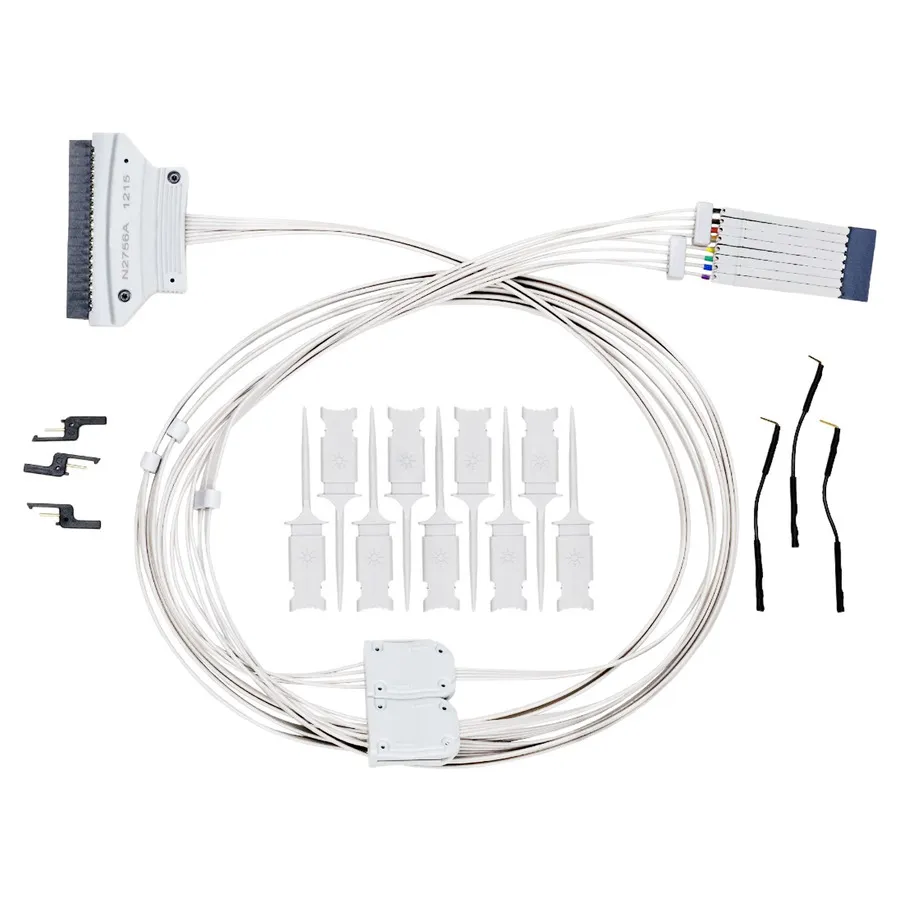

Os acessórios de sonda lógica normalmente incluem cabos de fios soltos multicanal, conectores Mictor e cabeças de sonda de analisador lógico que se conectam aos pinos de IC, pontos de teste ou cabeçalhos de placa. Os kits de atualização MSO de Keysight, como o DSOX2MSO e DSOXPERFMSO, transformam osciloscópios InfiniiVision compatíveis em instrumentos de sinal misto completo com até 16 canais digitais. O módulo DS2-16LA do GW Instek adiciona capacidade equivalente aos seus osciloscópios da série DS2000 a um preço acessível.

Aplicações Típicas

Debug de firmware embarcado — correlação de estados de barramento digital com comportamento de trilho de potência analógica e sinais de relógio durante execução de software
Decodificação de protocolo serial — captura e decodificação de transações de barramento digital SPI, I2C, UART, CAN, LIN e outras para análise de protocolo
Desenvolvimento de FPGA e CPLD — prova de sinais lógicos internos e verificação de transições de máquina de estado em designs digitais complexos
Bring-up de PCB e validação de hardware — monitoramento simultâneo de múltiplas linhas de controle digital e dados durante bring-up de hardware novo
Análise de temporização — medição de tempos de setup e hold, atrasos de propagação e detecção de glitch em interfaces de lógica digital

Marcas Populares

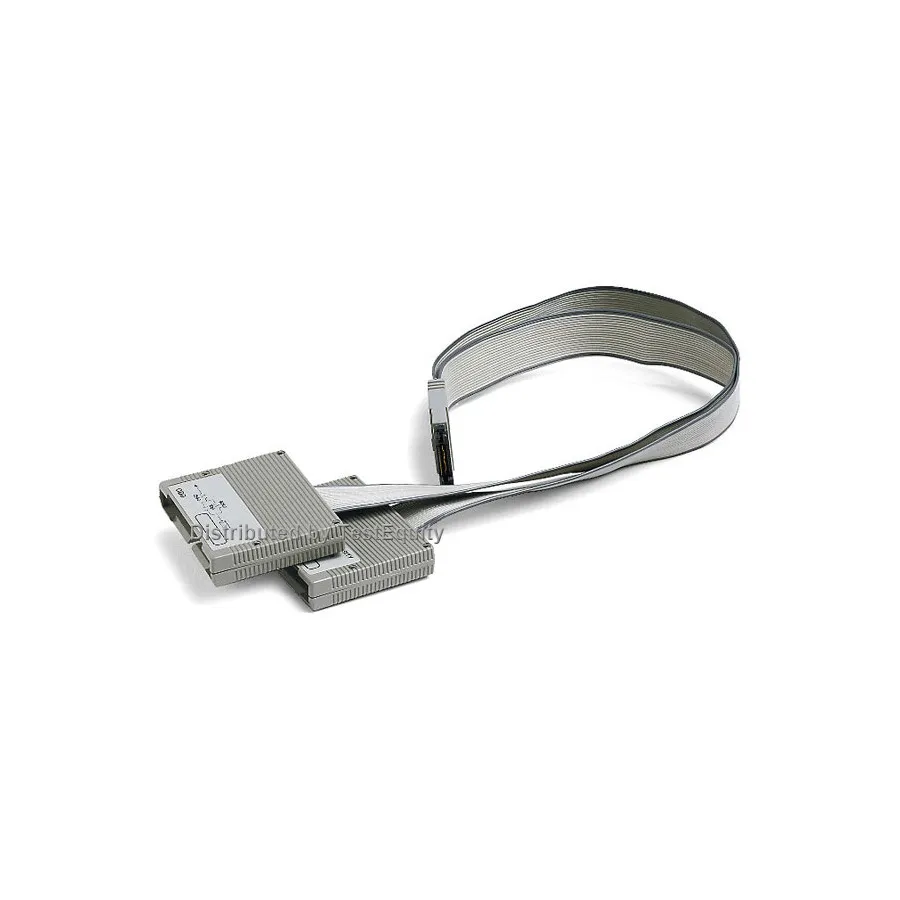

Keysight oferece kits de atualização MSO e acessórios de sonda lógica para sua série InfiniiVision, incluindo cabeças de sonda Mictor para conectores de alta densidade e conjuntos de fios soltos para prova digital geral-propósito. GW Instek fornece o módulo analisador lógico DS2-16LA de 16 canais para seus osciloscópios de bancada, permitindo medição de sinal misto econômica sem um instrumento analisador lógico separado.
