Reflectômetros de Domínio de Tempo Óptico

Reflectômetros de domínio de tempo óptico (OTDRs) são instrumentos que caracterizam o comprimento completo de um link de fibra óptica a partir de uma única extremidade, sem exigir acesso à extremidade distante. Um OTDR injeta uma série de pulsos de luz curtos na fibra e analisa a luz retroespalhada e refletida retornada ao longo do tempo. O traço resultante — um gráfico de potência óptica versus distância — revela a localização e magnitude de eventos ao longo da fibra, incluindo emendas, conectores, dobras e rupturas. Os OTDRs são ferramentas essenciais tanto para verificação de instalação quanto para solução de problemas de falhas em redes de fibra óptica de todos os tipos.

Os OTDRs modernos combinam reflectometria tradicional com medidores de potência óptica integrados, localizadores de falha visual e câmeras de inspeção de fibra em uma única plataforma portátil de campo. Modelos avançados suportam fibra multimodo e monomodo, e plataformas conectadas à nuvem habilitam geração automática de relatórios e diagnósticos remotos — simplificando fluxos de trabalho de comissionamento para implantações de fibra em larga escala.

Aplicações Típicas

Certificando e documentando cabeamento de fibra instalado em cabeamento estruturado e projetos de planta externa
Localizando rupturas, dobras e emendas de alta perda em redes de fibra de acesso e backbone de telecom
Caracterizando extensões de fibra para implantação de rede de transporte DWDM e longa distância
Verificando qualidade de emenda durante trabalho de junção e restauração de cabo de fibra
Comissionamento e testes de aceitação de fibra em data centers e redes de campus
Isolamento de falha em planta de fibra de utilidade, petróleo e gás e industrial

Marcas Populares

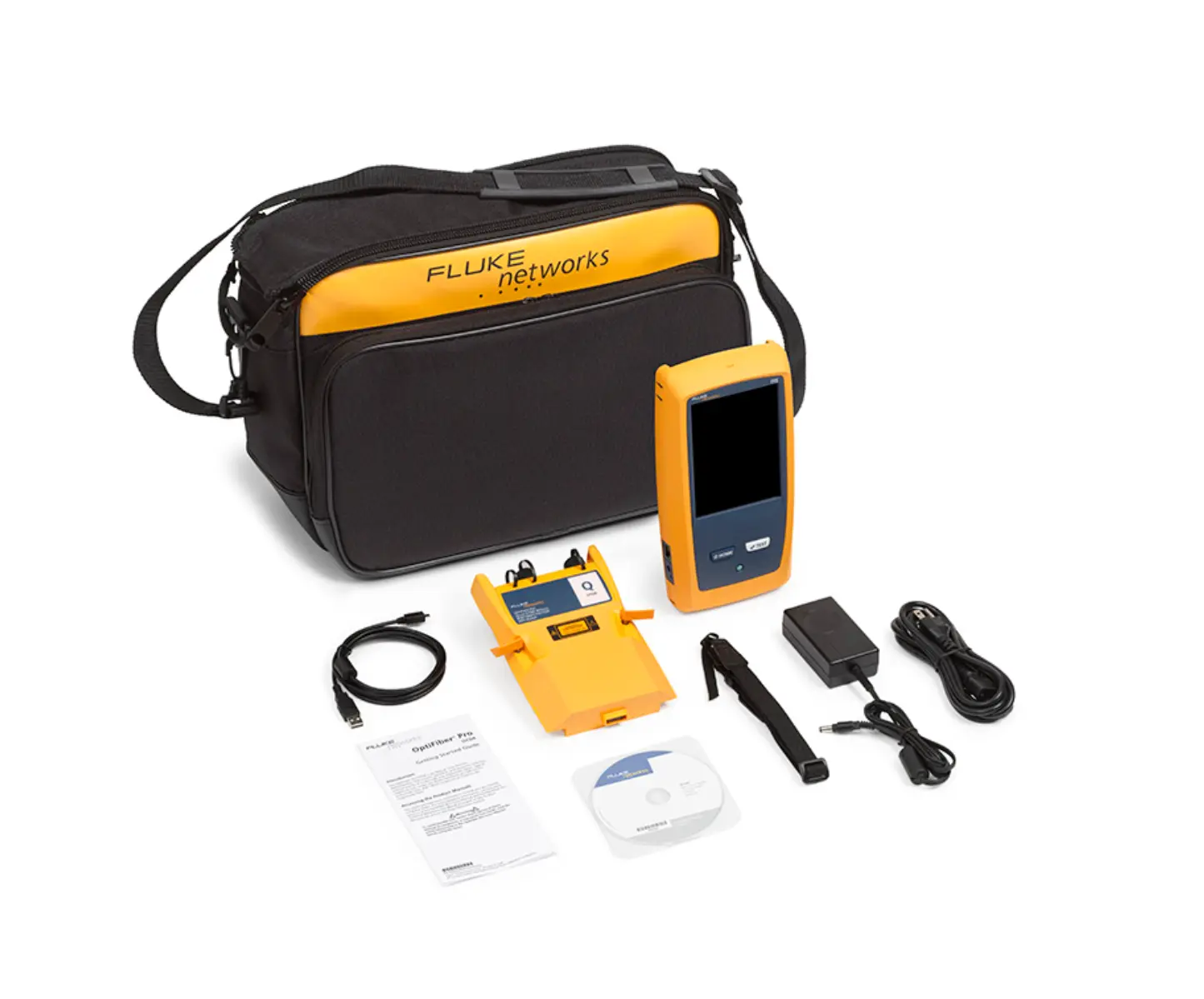

Fluke Networks oferece a plataforma OTDR OptiFiber Pro, um instrumento de campo líder para testes de cabeamento estruturado e fibra de planta externa. A série OFP2 suporta fibra multimodo e monomodo com capacidade de inspeção integrada e integração perfeita no ecossistema de certificação Versiv para documentação e relatório de fibra completo.
