Sondas Passivas

As sondas de osciloscópio passivas são as sondas mais amplamente utilizadas em eletrônica e teste e medição. Elas consistem em uma rede de divisor de tensão resistivo-capacitivo — tipicamente com atenuação 10:1 ou 100:1 — conectada a um cabo coaxial que alimenta a entrada do osciloscópio. Como não contêm componentes ativos, as sondas passivas são robustas, econômicas e diretas de usar, tornando-as equipamento padrão para medição de uso geral em bancada e aplicações de serviço em campo.

As sondas passivas padrão são adequadas para medir sinais até algumas centenas de MHz e estão disponíveis em uma ampla variedade de configurações de capacitância de entrada e ponta. As sondas passivas de alta tensão, como a Tektronix P6015A, estendem a capacidade de medição para a faixa de quilovolt para sistemas de potência e aplicações de eletrônica de alta tensão. As sondas passivas de Keysight, Tektronix, Fluke e Pico Technology estão disponíveis em uma ampla gama de larguras de banda para corresponder às especificações de entrada específicas do osciloscópio e requisitos de medição.

Aplicações Típicas

Eletrônica geral de bancada — medição de níveis de sinal, relações de temporização e formas de onda durante design de PCB, verificação e reparo
Eletrônica de potência e sistemas de alta tensão — sondas passivas de alta tensão para medição segura de saídas de retificador, secundários de transformador e barramentos de inversor
Serviço e manutenção em campo — sondas passivas portáteis para solução de problemas em painéis de controle industrial, controladores de motor e sistemas de automação de construção
Laboratórios educacionais — sondas passivas padrão para ensino de fundamentos de osciloscópio em ambientes de universidade e treinamento técnico
Reparo de eletrônica de consumidor e industrial — diagnóstico de circuitos de áudio, vídeo, potência e comunicações em níveis de sinal típicos

Marcas Populares

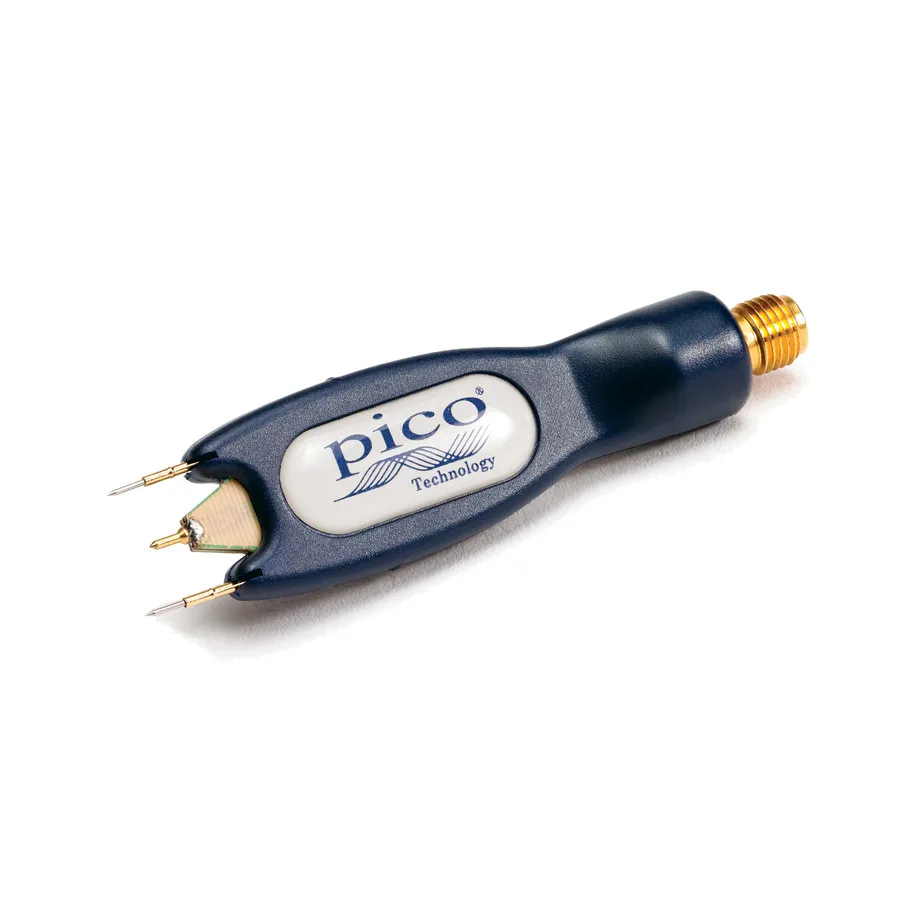

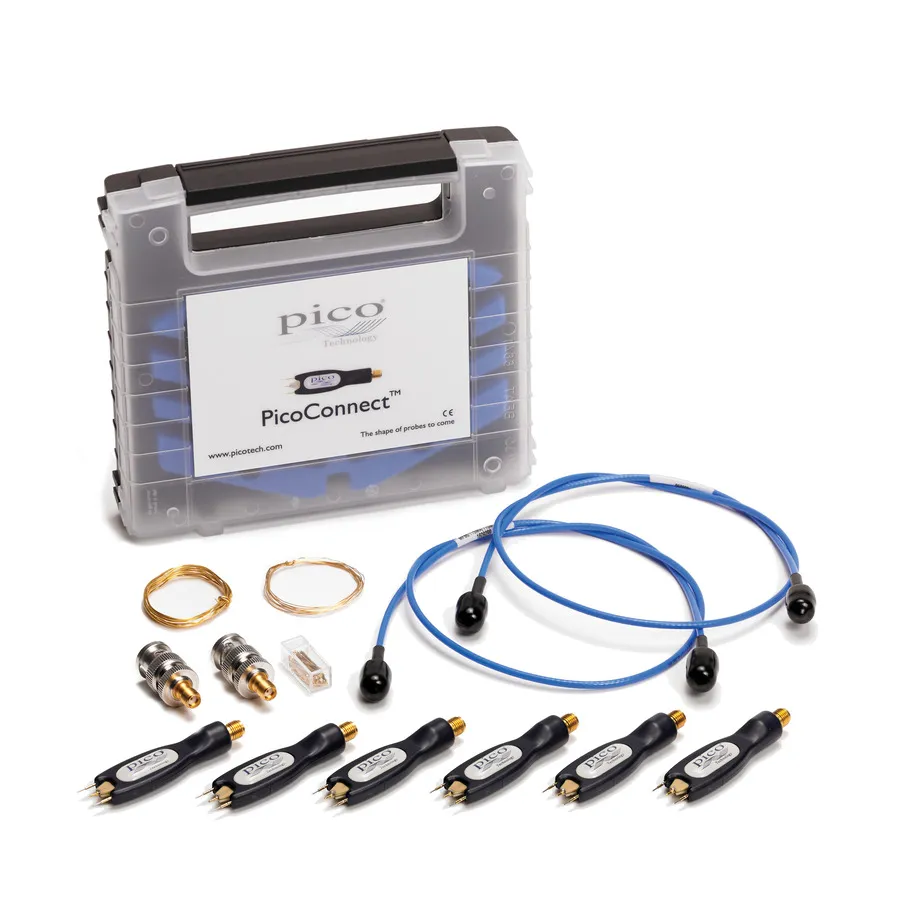

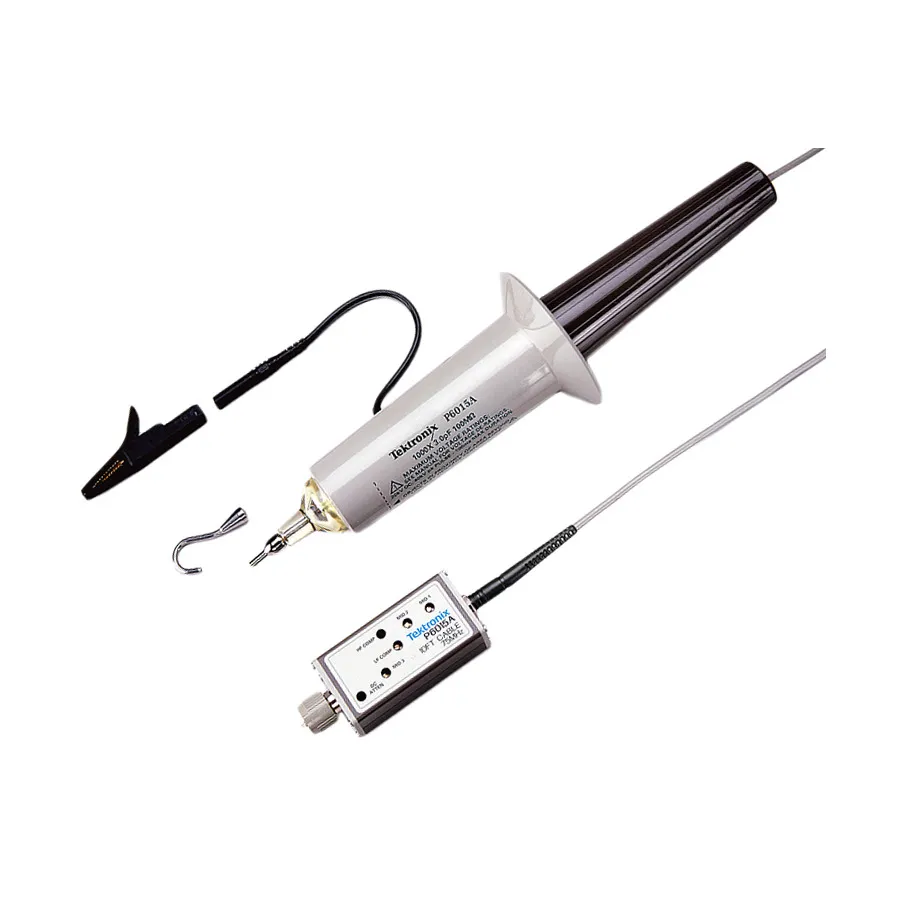

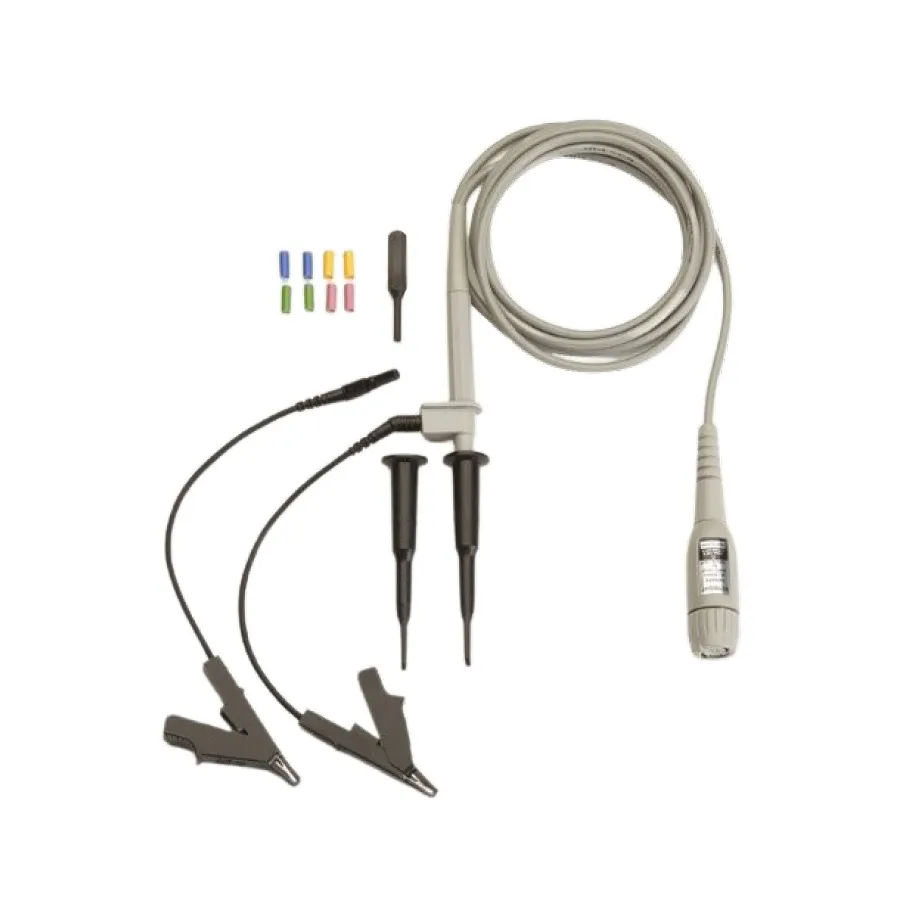

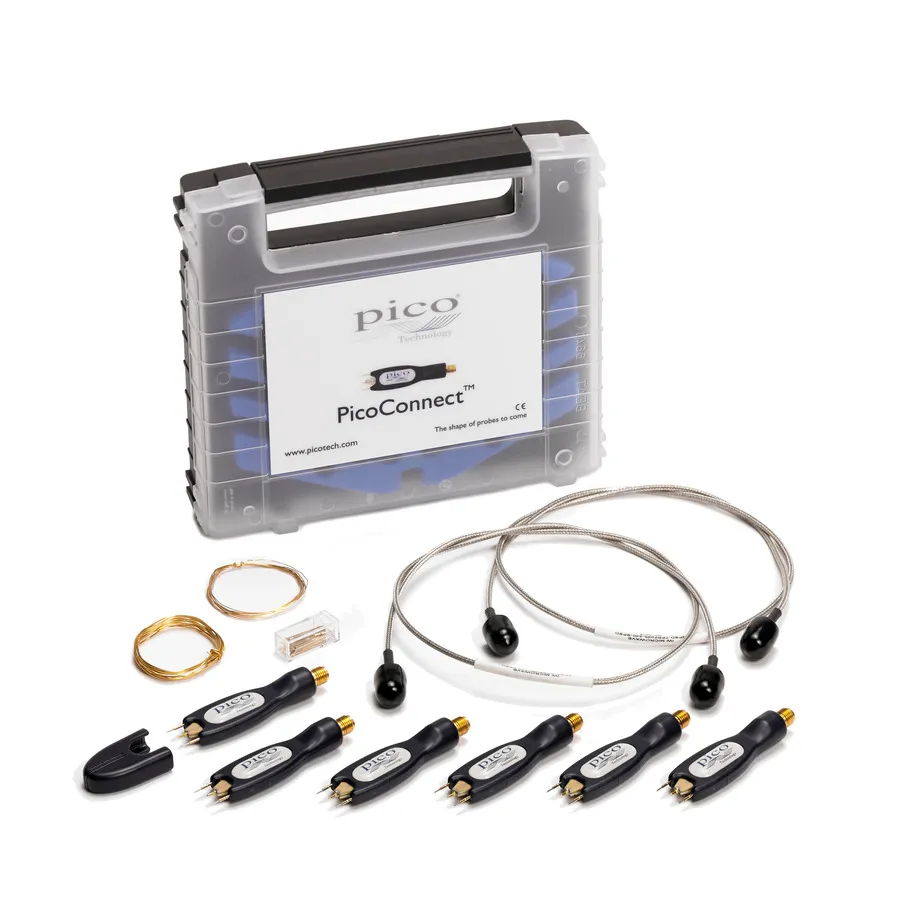

Tektronix P6015A é uma sonda passiva de alta tensão amplamente utilizada, classificada para medições até 20 kV de pico. O N7007A da Keysight fornece largura de banda de 400 MHz para aplicações geral-propósito. A série Pico Connect da Pico Technology cobre necessidades de sonda passiva para instrumentos PicoScope em requisitos de largura de banda padrão e superior. Fluke oferece sondas passivas de grampo de corrente adequadas para aplicações de medição em campo.
