Analisadores de Protocolo

Analisadores de protocolo são instrumentos de teste especializados usados para capturar, decodificar e analisar tráfego de dados em barramentos de comunicação e interfaces seriais. Ao contrário dos osciloscópios de propósito geral, os analisadores de protocolo entendem a estrutura específica dos protocolos de comunicação — incluindo enquadramento de pacote, endereçamento, handshaking e condições de erro — permitindo que engenheiros verifiquem comportamento correto de dispositivo, diagnostiquem problemas de interoperabilidade e depurem falhas de comunicação na camada de protocolo. São ferramentas essenciais durante o desenvolvimento e validação de sistemas embarcados, periféricos e dispositivos de comunicação em eletrônicos de consumo, automação industrial, automotivo e indústrias de telecomunicações.

Analisadores de protocolo estão disponíveis para uma ampla variedade de padrões de interface, de protocolos seriais legado como RS-232, RS-422 e RS-485 até barramentos modernos de alta velocidade incluindo USB 3.0, PCIe, Bluetooth Low Energy e I2C/SPI. Analisadores baseados em hardware capturam tráfego de forma não intrusiva em tempo real com buffers de rastreamento profundos, enquanto decodificadores de software integrados em osciloscópios oferecem uma opção mais acessível para protocolos mais simples. Para interfaces complexas e de alta velocidade como USB SuperSpeed ou PCIe Gen 3/4, analisadores de protocolo de hardware dedicados fornecem a precisão de tempo, verificação de conformidade de protocolo e profundidade de buffer necessárias para validação completa.

Aplicações Típicas

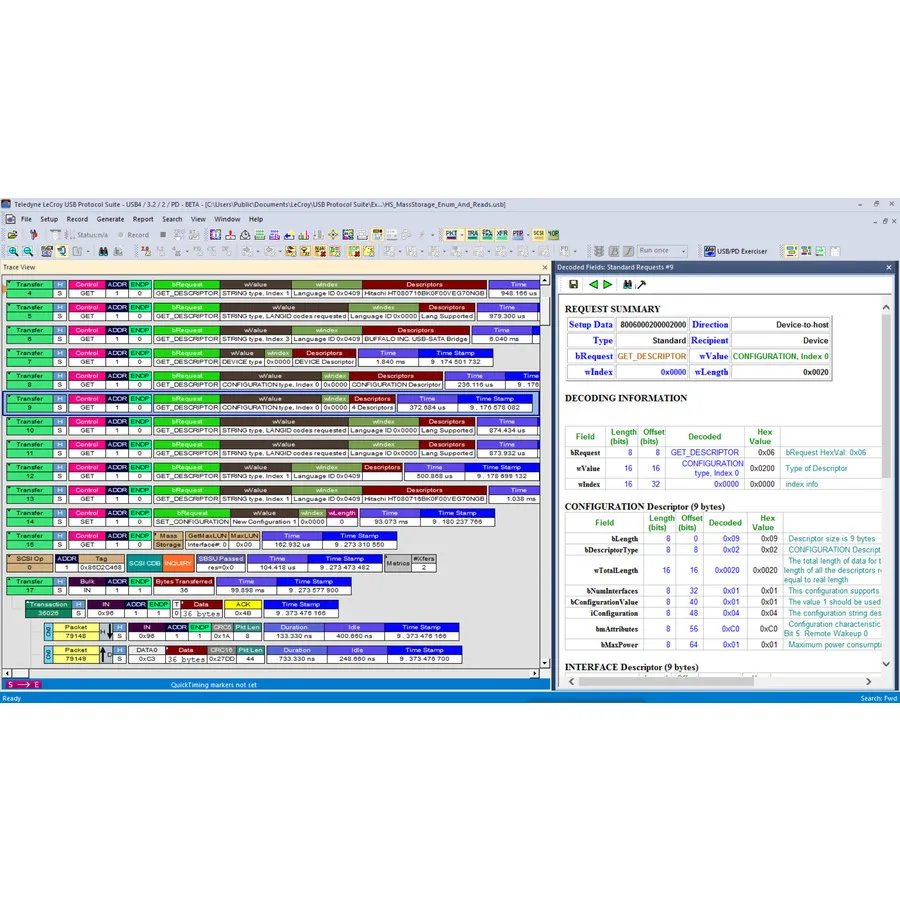

Desenvolvimento e teste de conformidade USB — captura de sequências de enumeração, protocolos de transferência e negociação de Power Delivery USB (PD) para certificação
Depuração de protocolo Bluetooth e Bluetooth Low Energy (BLE) para desenvolvimento de produto de IoT, wearable e eletrônicos de consumo
Análise de comunicação serial RS-232, RS-422 e RS-485 para automação industrial, controle de processo e integração de sistema legado
Depuração de firmware embarcado por monitoramento de comunicação entre chips em barramentos I2C, SPI, UART e CAN
Teste de interoperabilidade e conformidade para dispositivos de comunicação em aplicações automotivas (LIN, CAN, FlexRay) e telecomunicações

Marcas Populares

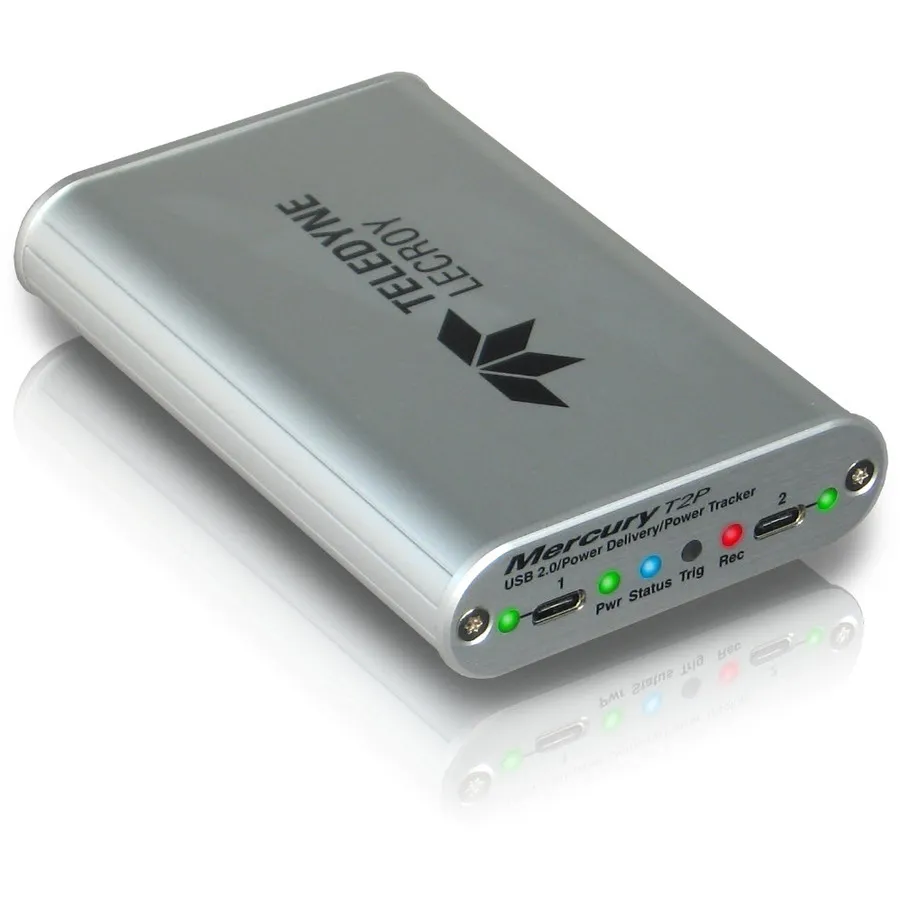

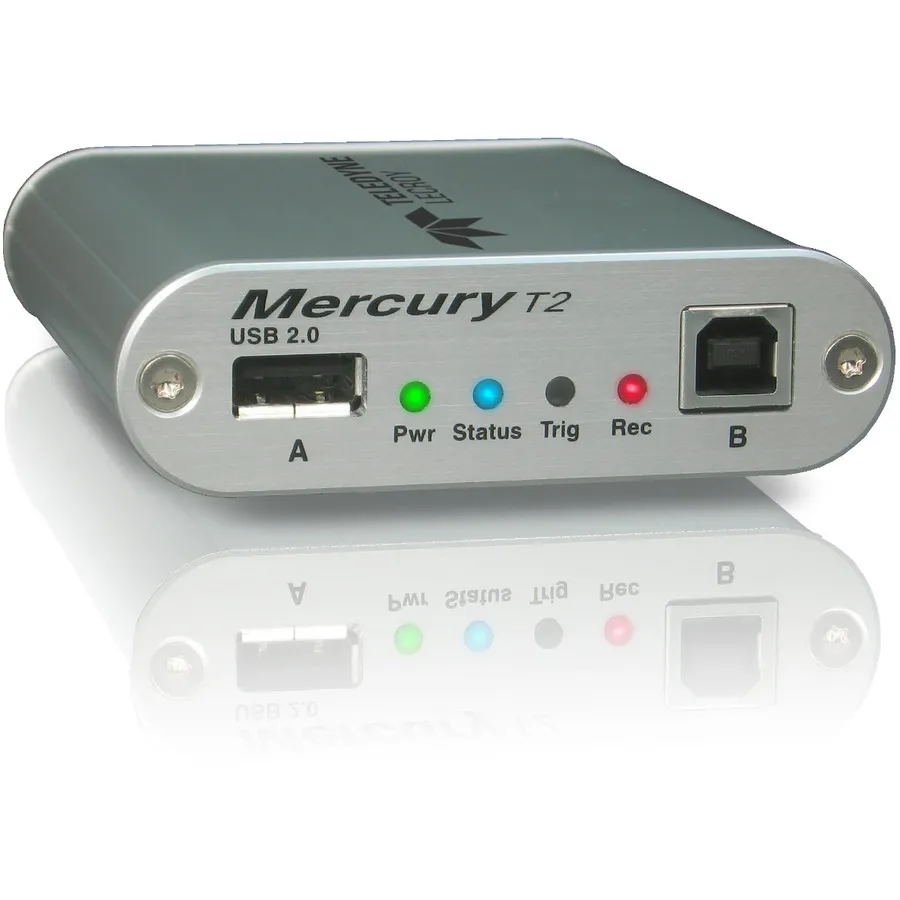

Teledyne LeCroy é o principal fornecedor de analisadores de protocolo, oferecendo soluções abrangentes para USB (incluindo USB 3.0 e USB Power Delivery), Bluetooth, PCIe e interfaces seriais através de suas linhas de produtos Voyager, Advisor T3, Mercury T2 e NetDecoder. Seus analisadores são amplamente usados em ambientes de desenvolvimento de eletrônicos de consumo, automotivo e telecomunicações onde verificação rigorosa de camada de protocolo é necessária.
