Adaptadores RF

Adaptadores RF são componentes passivos de duas portas usados para unir tipos de conectores RF incompatíveis em sistemas de teste e medição. Eles permitem engenheiros conectarem instrumentos, cabos e dispositivos sob teste que usam diferentes interfaces de conectores — como SMA para Type-N, APC-7 para SMA ou BNC para SMA — sem degradar a integridade de sinal. Um adaptador RF de alta qualidade mantém impedância controlada de 50 Ω, baixa taxa de onda estacionária de tensão (VSWR) e perda de inserção mínima em toda a faixa de frequência pretendida, que pode se estender de CC a 18 GHz ou além para componentes de grau laboratório de precisão.

Adaptadores RF são essenciais em configurações de calibração VNA, onde estendem o plano de referência de medição ou adaptam padrões de calibração para diferentes conectores de porta. Em testes de campo, adaptadores compactos permitem técnicos reconfigurarem rapidamente conjuntos de cabo para diferentes equipamentos. Adaptadores de precisão da Keysight e Anritsu são caracterizados para aplicações de grau de calibração onde perda de inserção e resposta de fase devem ser conhecidas com precisão.

Aplicações Típicas

Unindo padrões de calibração APC-7 a portas de instrumento Type-N ou SMA em calibração VNA
Adaptando saídas de gerador de sinal para diferentes configurações de conectores de dispositivo em testes conduzidos
Convertendo entre gêneros de conectores (macho/fêmea) em montagens de suporte de teste RF
Adaptação de campo de conjuntos de cabo para conectores de antena durante testes no local e comissionamento
Estendendo o intervalo de interface de conector utilizável de analisadores de espectro e analisadores de sinal

Marcas Populares

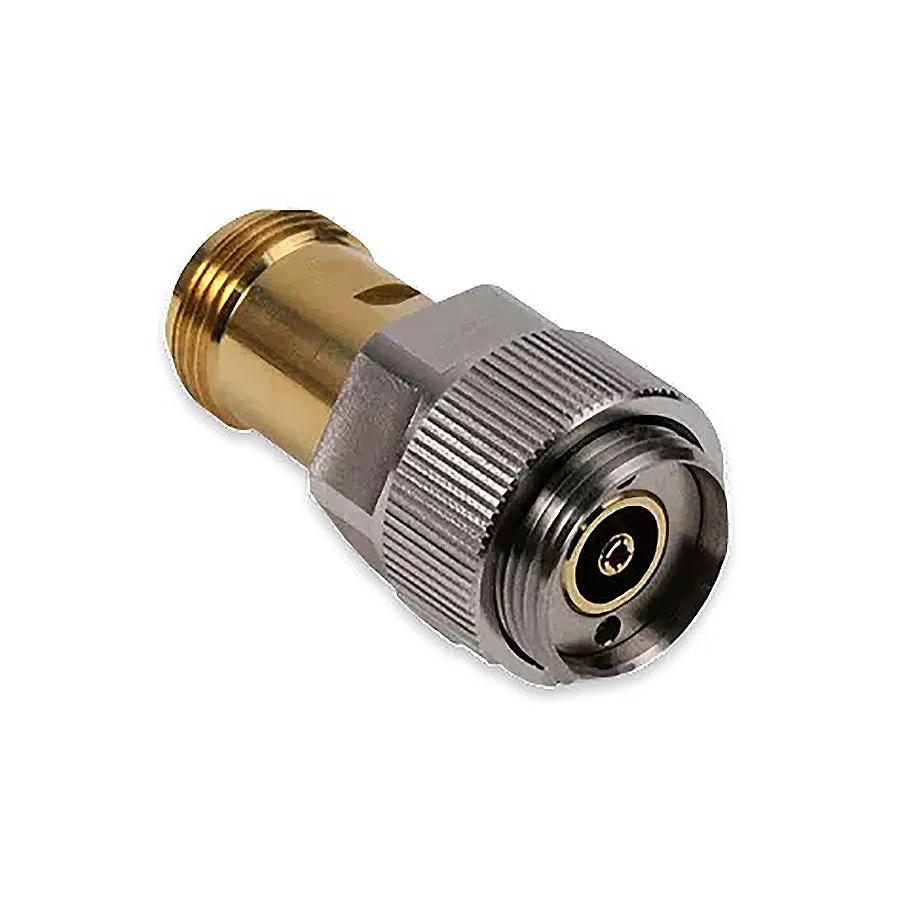

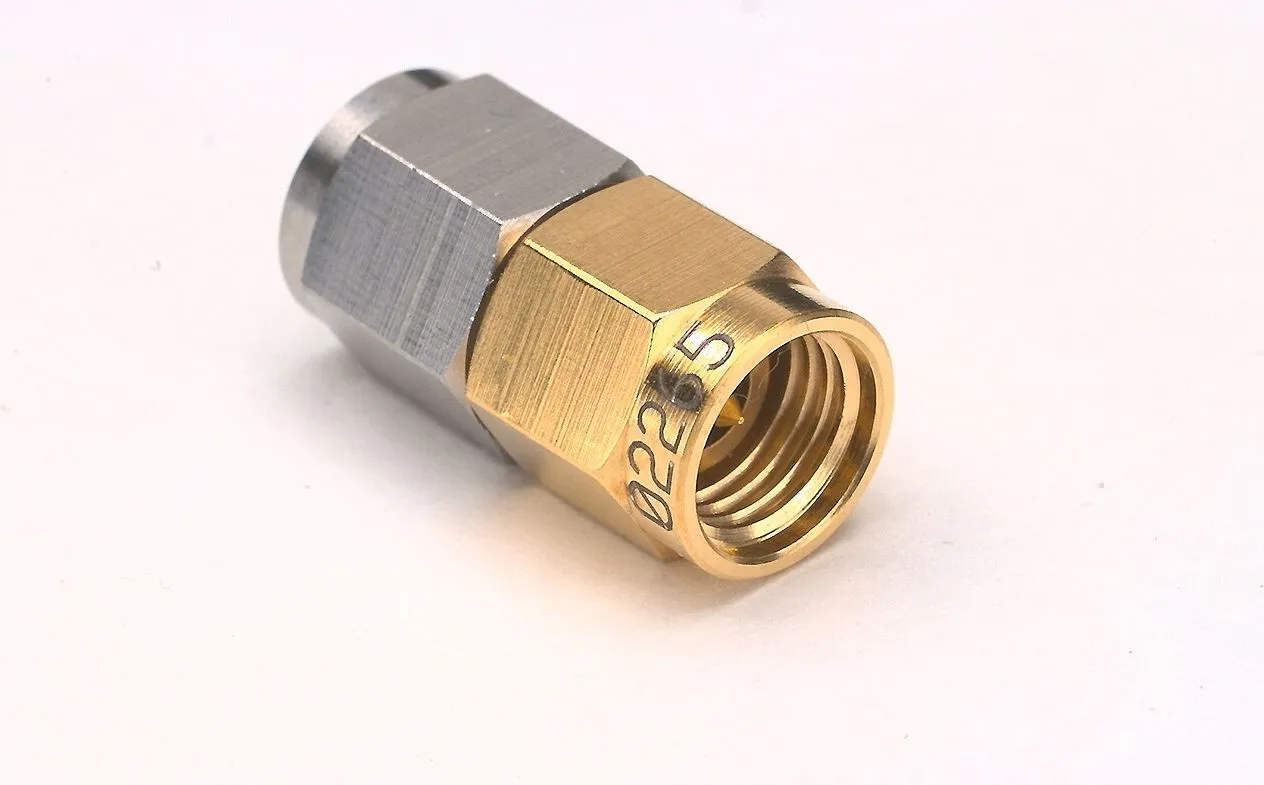

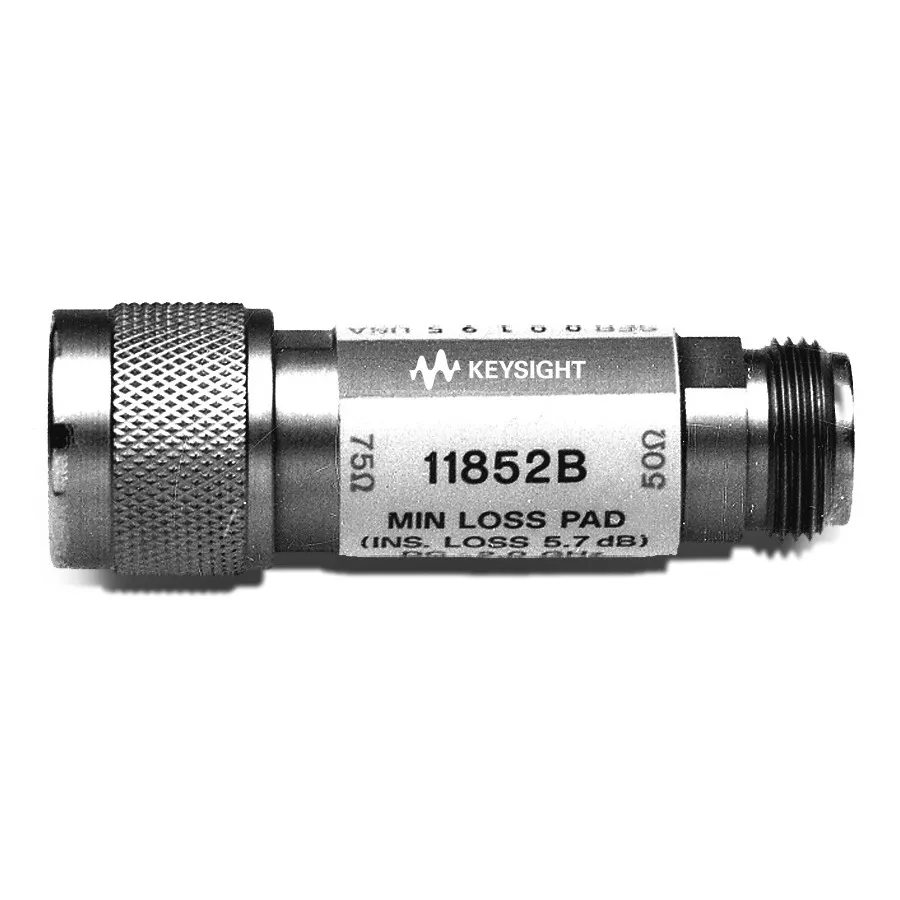

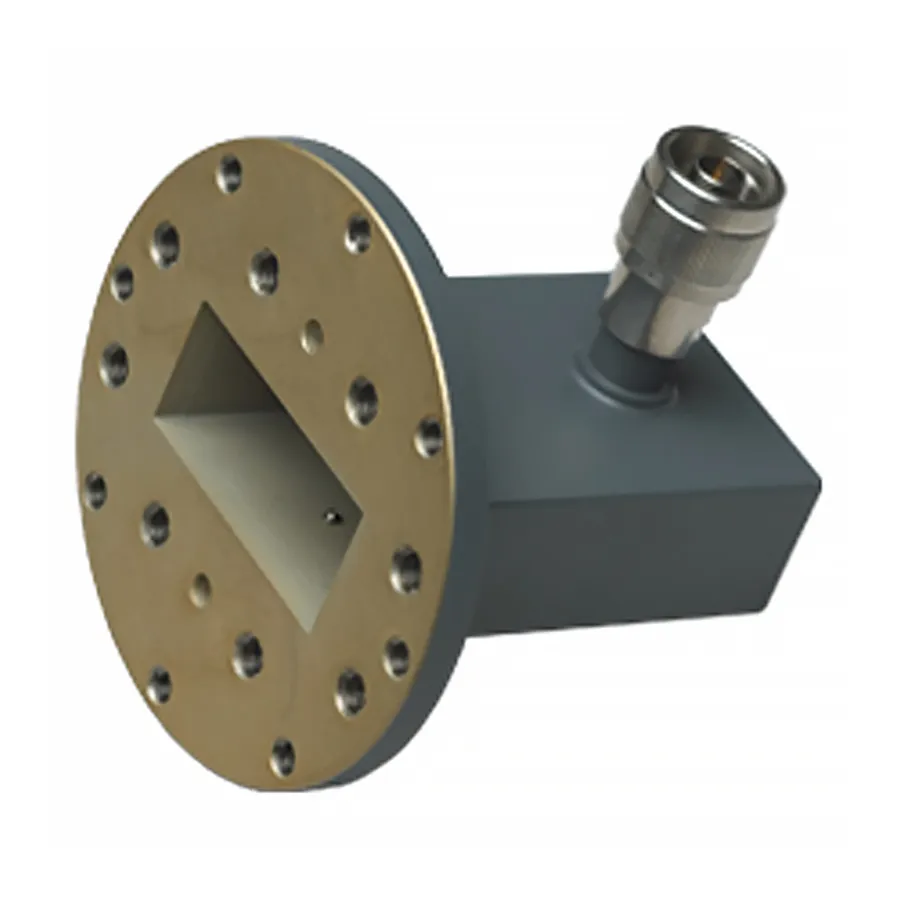

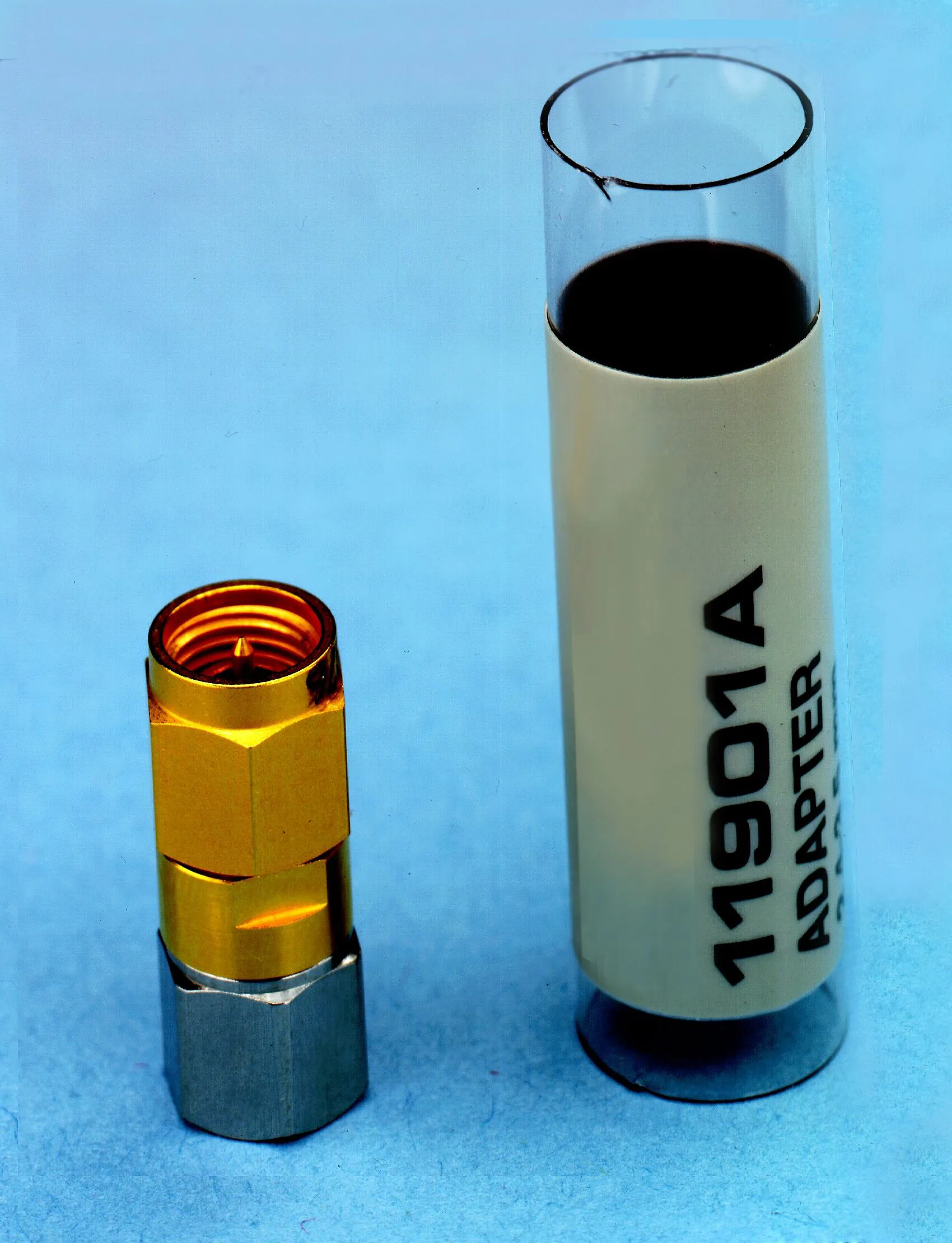

Keysight Technologies fabrica uma gama abrangente de adaptadores RF de precisão cobrindo CC a 18 GHz e acima, incluindo APC-7 para Type-N e várias configurações SMA para seu ecossistema de instrumentos. Anritsu fornece adaptadores de precisão para suas linhas de produto VNA e analisador de cabo/antena. Huber+Suhner, Rosenberger e Pasternack também oferecem catálogos extensos de adaptadores RF para aplicações de laboratório e campo.
