Chaves RF

Chaves RF são componentes eletromecânicos ou de estado sólido usados para rotear sinais de radiofrequência e micro-ondas entre instrumentos, dispositivos sob teste e componentes de condicionamento de sinal. Elas são blocos de construção fundamentais de equipamento de teste automatizado (ATE) e matrizes de comutação, permitindo que um único instrumento teste múltiplas portas ou dispositivos sequencialmente sem reconexão manual. Chaves RF estão disponíveis em configurações de polo único múltiplo lançamento (SP3T, SP4T, SP6T) e formatos multiporta cobrindo frequências de CC a 67 GHz em designs coaxiais de precisão.

Chaves RF eletromecânicas oferecem perda de inserção muito baixa e isolamento porta a porta alto, tornando-as adequadas para aplicações de alta frequência e alta potência em aeroespacial e defesa, teste de estação base de telecomunicações e caracterização de pastilha de semicondutor. Chaves de estado sólido fornecem velocidades de comutação mais rápidas para medição de pulso e aplicações de produção de alto rendimento. Chaves de proteção de carga, como a série Bird 8640A, protegem amplificadores de potência de condições de circuito aberto e curto-circuito durante teste de transmissor de alta potência.

Aplicações Típicas

Comutação automatizada entre múltiplos dispositivos sob teste (DUT) em teste RF de produção
Roteamento de sinal em sistemas de matriz de comutação para teste de antena multicanal e formação de feixe
Conectando múltiplos instrumentos a uma única porta DUT para medições sequenciais
Proteção de carga em configurações de caracterização de transmissor e amplificador de alta potência
Comutação de caminho em bancadas de sistema de comunicação por satélite e radar

Marcas Populares

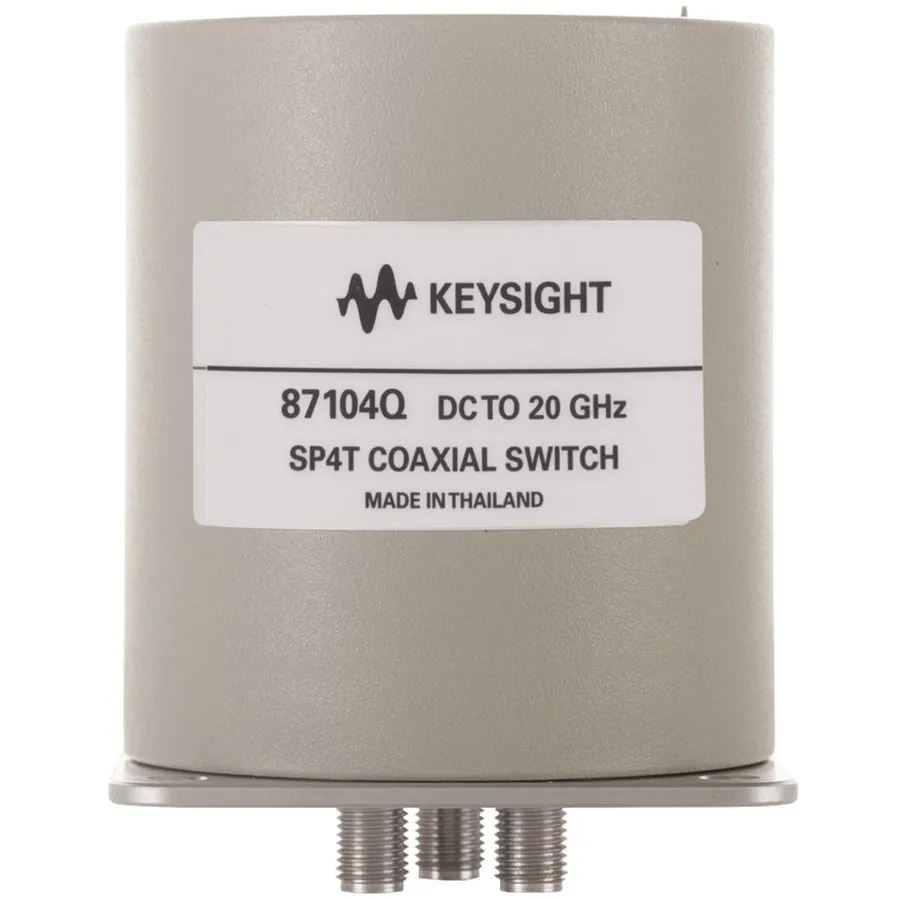

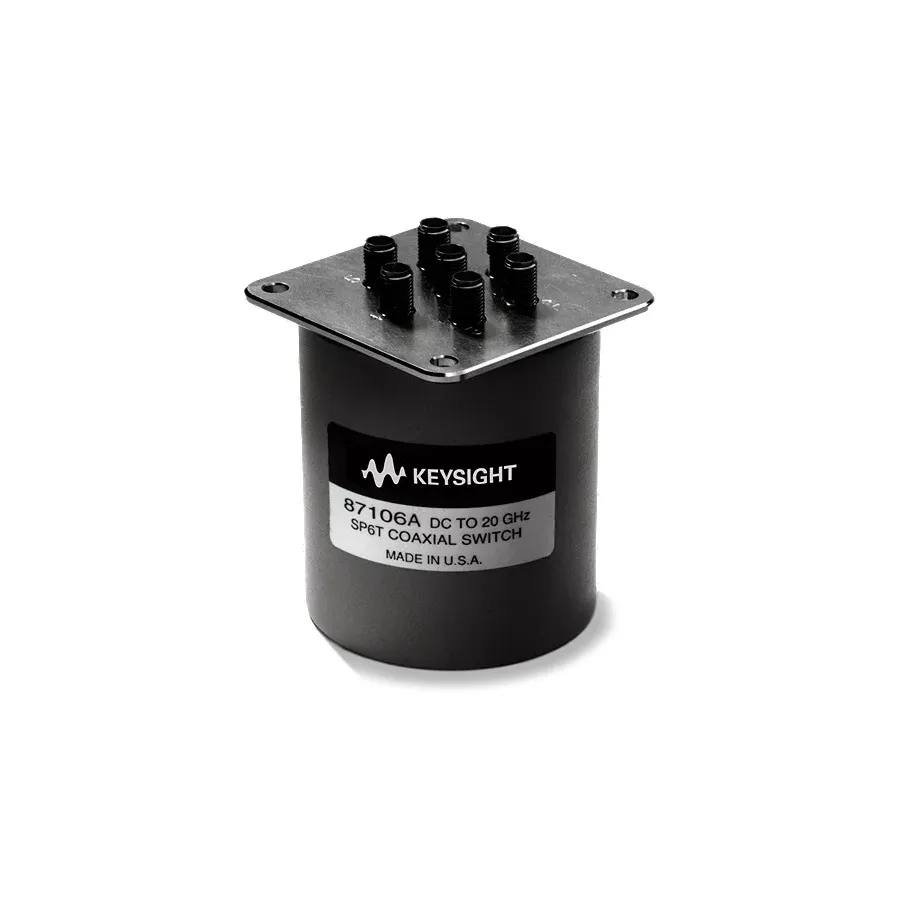

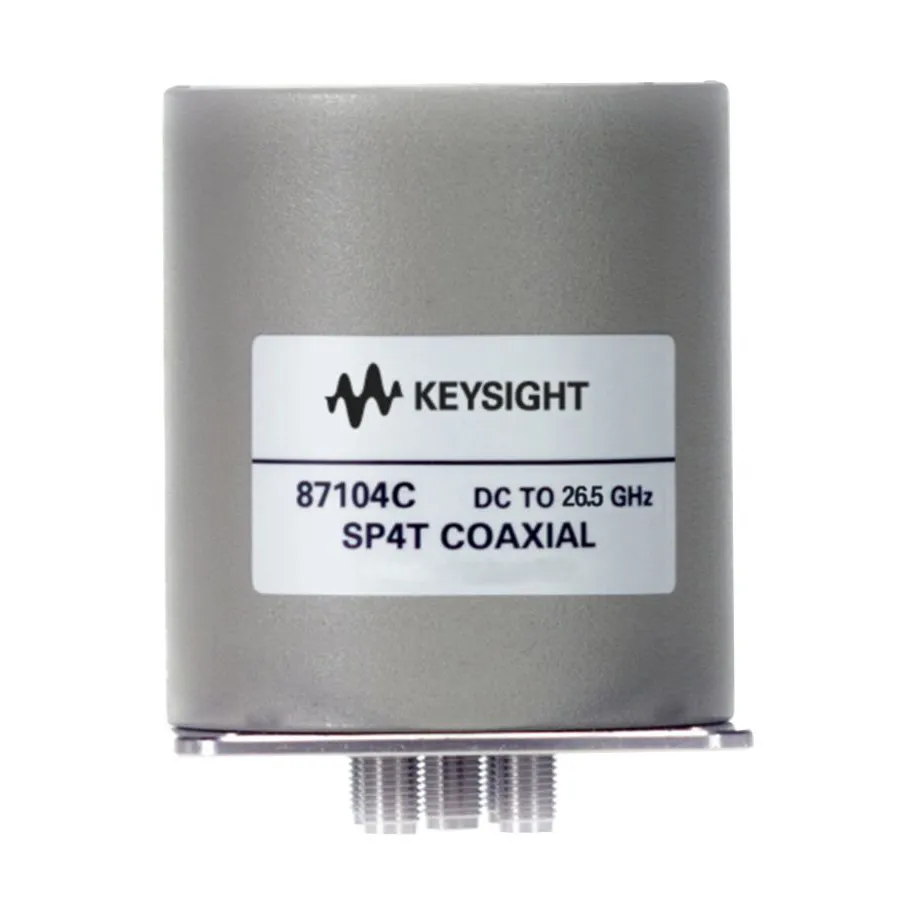

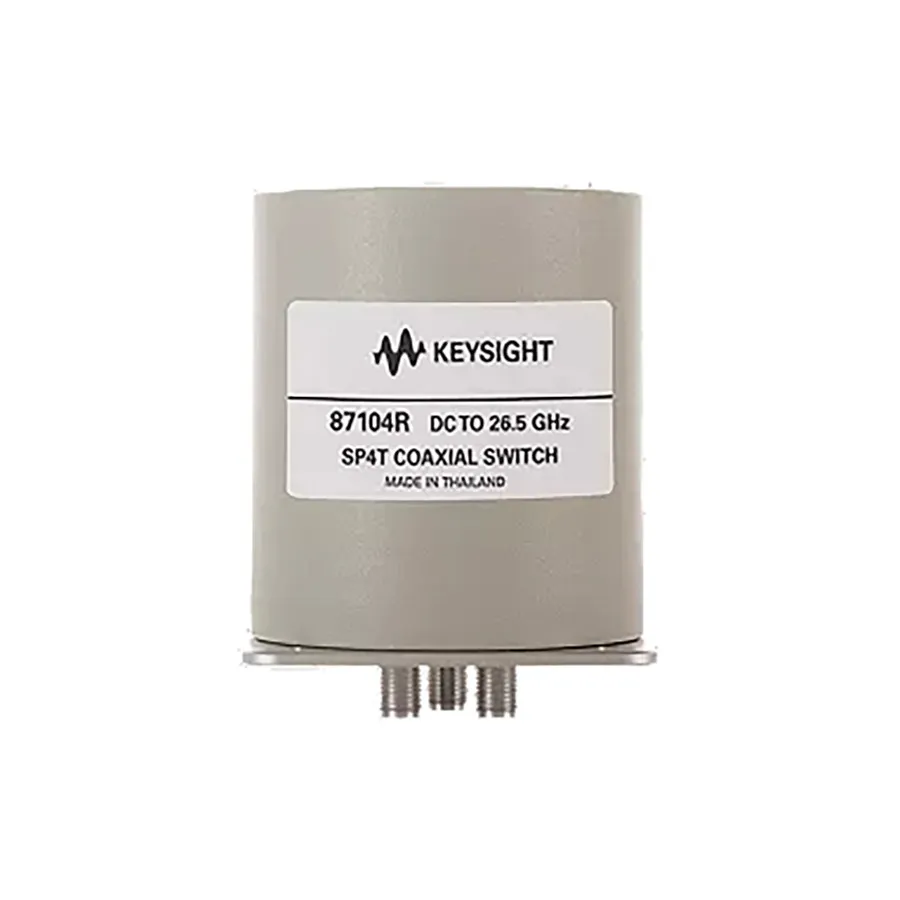

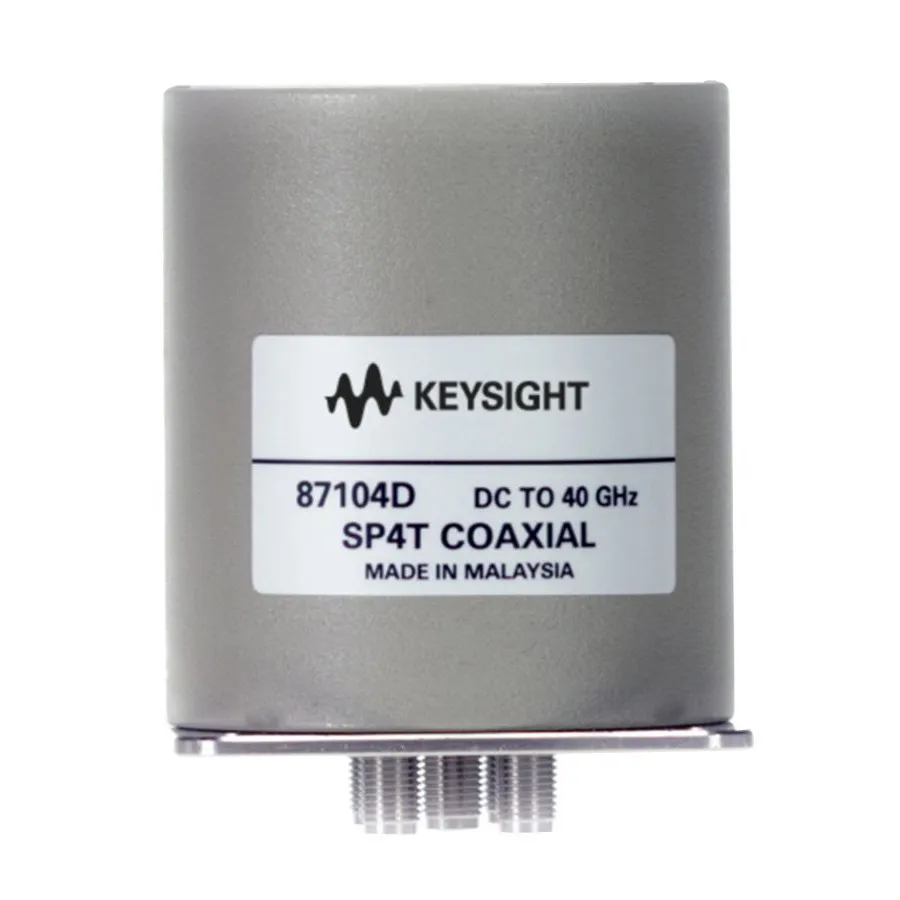

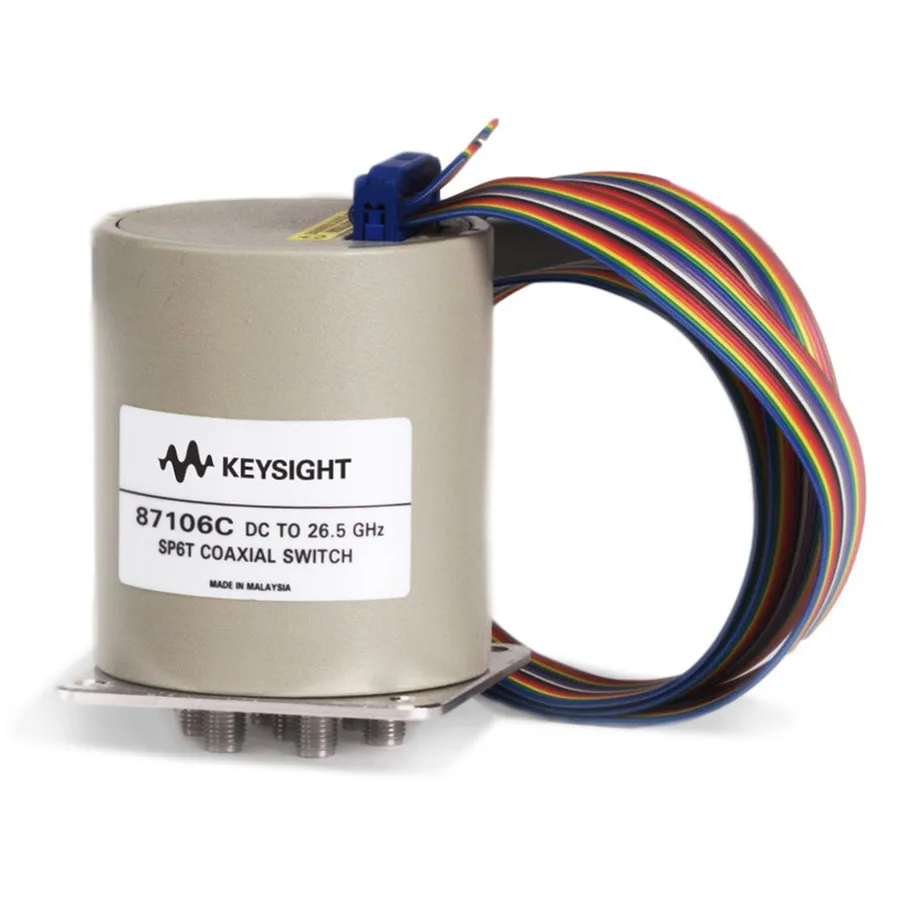

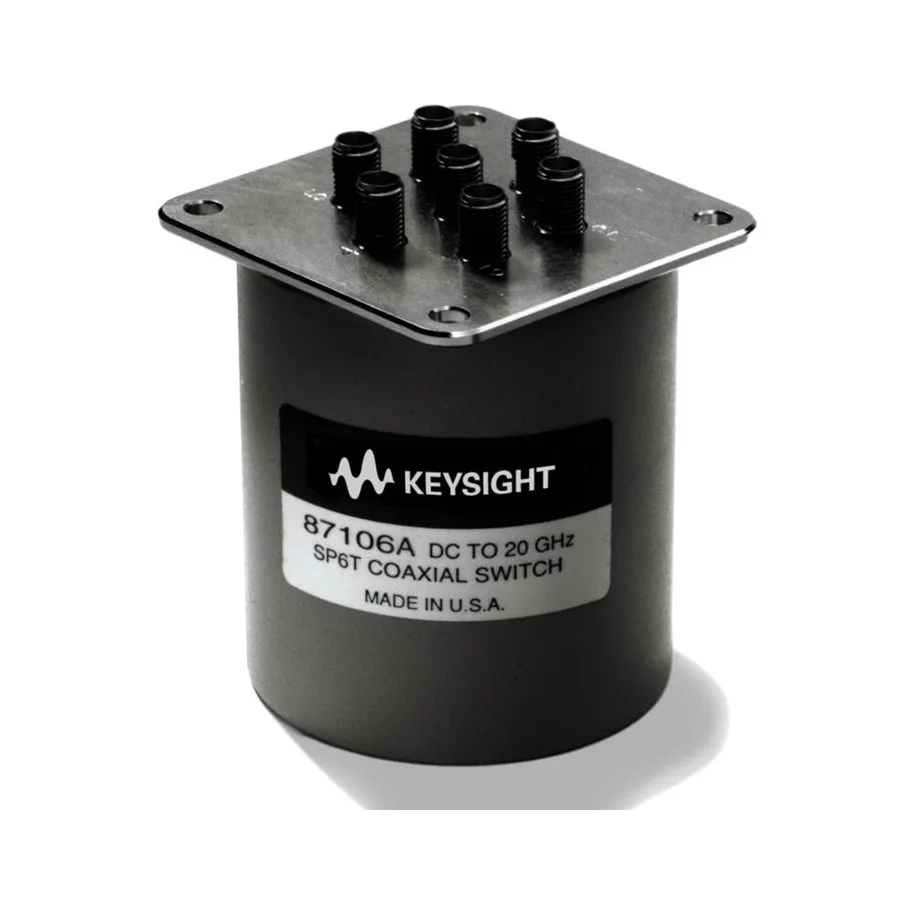

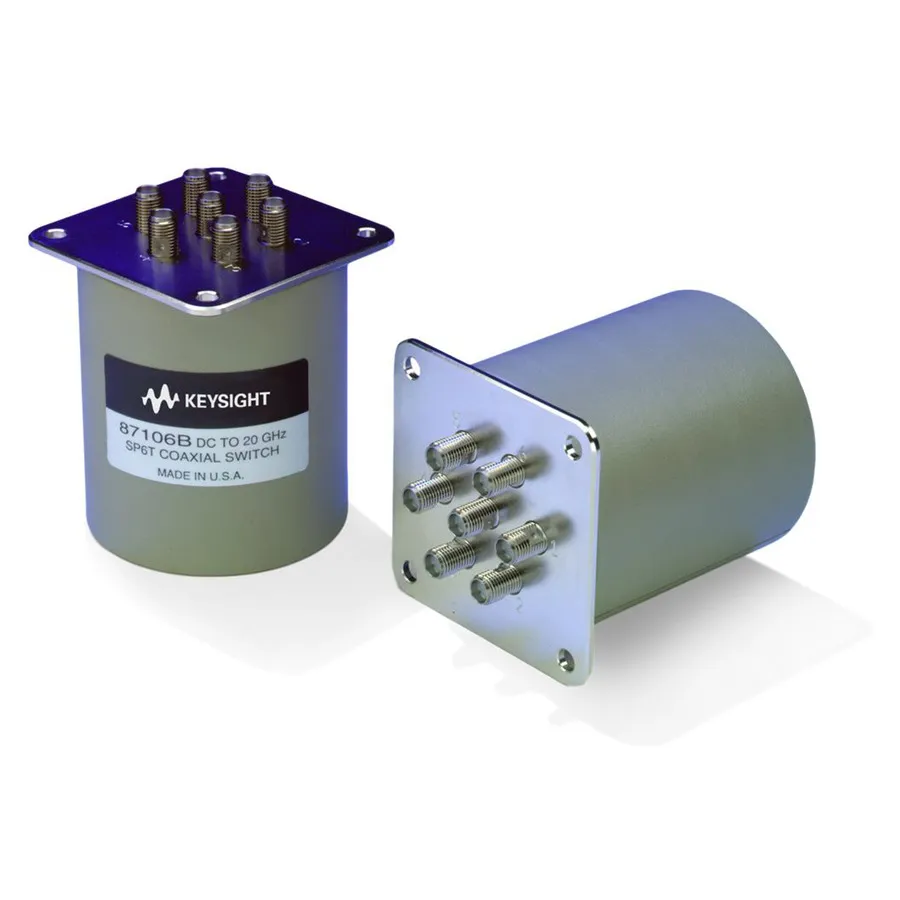

Keysight Technologies oferece uma gama abrangente de chaves RF coaxiais multiporta, incluindo a série 87104A em configurações SP4T e multiporta com opções de driver e interface para integração de sistema. Bird Technologies fornece chaves de proteção de carga para ambientes de transmissor de alta potência. Ambas as empresas fornecem chaves com alta repetibilidade e longa vida útil mecânica adequadas para aplicações de ATE de laboratório e produção exigentes.
