Terminadores de RF
Terminadores de RF
Terminadores de RF são componentes passivos usados para absorver potência de radiofrequência no final de uma linha de transmissão ou para fornecer uma carga adaptada para instrumentos e sistemas de RF. Eles impedem reflexões de sinal apresentando uma carga resistiva — normalmente 50 Ω ou 75 Ω — que corresponde à impedância característica do cabo coaxial ou porta conectados. Disponíveis em uma ampla gama de potências nominais de miliwatts a kilowatts, os terminadores de RF são essenciais para manter a integridade do sinal e proteger equipamentos sensíveis durante testes e operação.

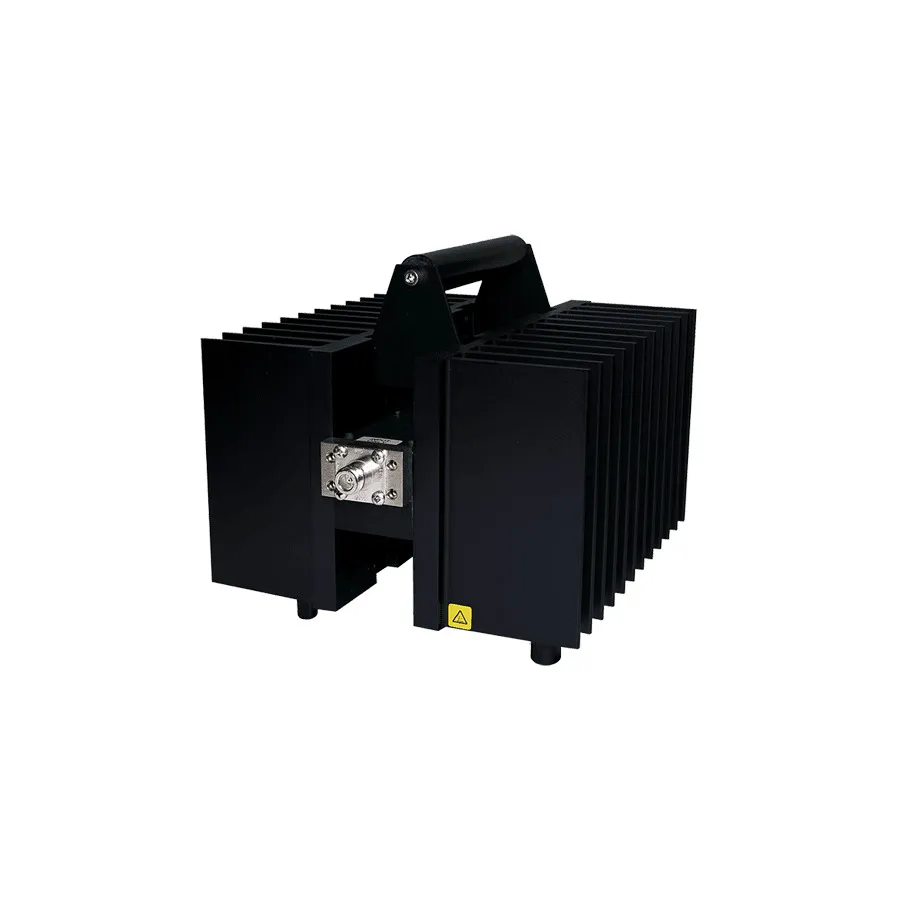

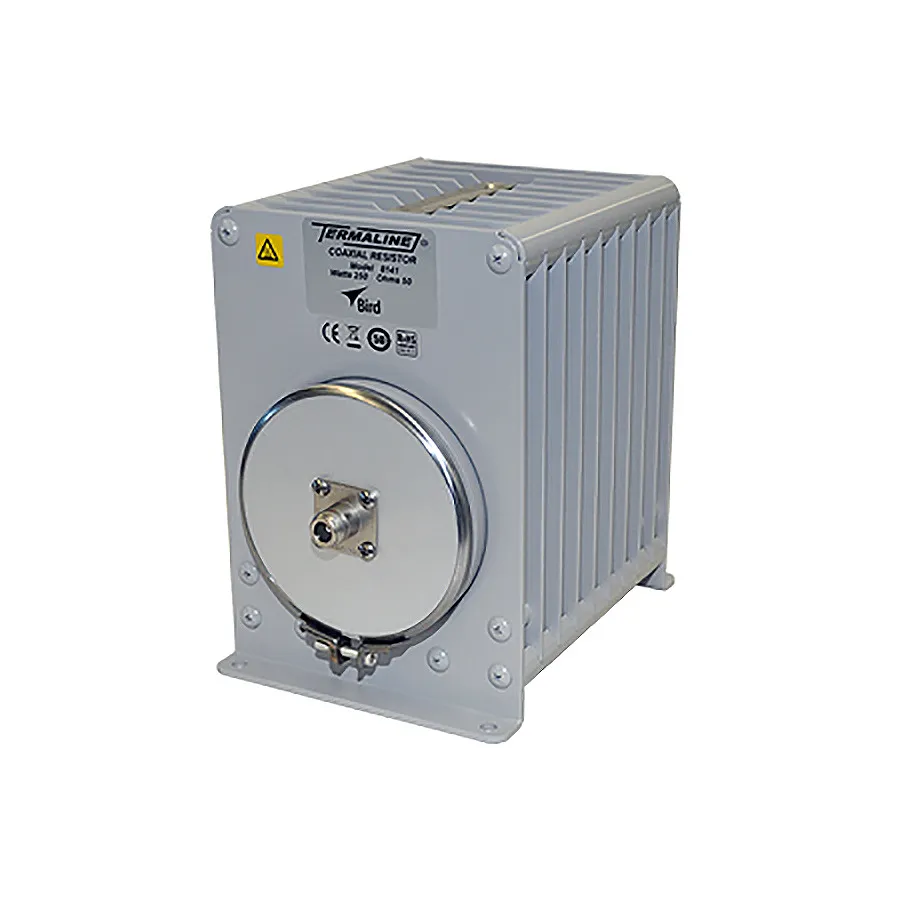

Usados em telecomunicações, radiodifusão, defesa e ambientes de teste de RF, os terminadores servem tanto como cargas de proteção durante testes quanto como componentes permanentes de fim de linha em sistemas em operação. Variantes de alta potência, como os modelos resfriados por convecção e água da Bird, são usados em testes de transmissor e caracterização de fontes de RF de alta potência.
Aplicações Típicas
- Terminar portas não utilizadas em combinadores, divisores e comutadores de RF para prevenir reflexões
- Fornecer cargas adaptadas para testes de transmissor e calibração de potência de RF
- Absorção de RF de alta potência em testes de estações base de radiodifusão e telecomunicações
- Cargas de bancada de laboratório para geradores de sinal e analisadores de rede vetorial
- Testes e qualificação de sistemas de RF militar e de defesa
Marcas Populares
Bird Technologies é um fabricante líder de terminadores de RF de alta potência e cargas coaxiais, amplamente usados em aplicações de radiodifusão, celular e militar. Outras marcas notáveis incluem Pasternack, Amphenol RF e Huber+Suhner, oferecendo uma gama de tipos de conectores e potências nominais para uso em laboratório e campo.
