Analisadores de Rede Vetorial

Analisadores de rede vetorial (VNAs) são instrumentos de RF e micro-ondas de precisão que medem os parâmetros de espalhamento (parâmetros S) de redes elétricas — capturando magnitude e fase de sinais transmitidos e refletidos em função da frequência. Essa capacidade permite que engenheiros caracterizem completamente componentes RF passivos e ativos, incluindo filtros, amplificadores, cabos, conectores, antenas e redes de correspondência de impedância. Diferentemente dos analisadores de rede escalar, que medem apenas amplitude, os VNAs permitem correção de erro vetorial, análise no domínio do tempo via transformada inversa de Fourier e medições de impedância complexa, tornando-os o instrumento padrão para caracterização de RF e micro-ondas em laboratórios de teste modernos.

VNAs operam de frequências em kHz a GHz, com instrumentos de ponta atingindo frequências de onda milimétrica acima de 100 GHz para aplicações 5G, radar automotivo e satélite. As especificações principais incluem intervalo de frequência, faixa dinâmica, ruído de traço e contagem de portas. A maioria dos VNAs de bancada fornecem duas portas de teste suportando quatro parâmetros S (S11, S21, S12, S22), enquanto VNAs multporta suportam caracterização de dispositivo mais complexa. VNAs modulares e portáteis estendem a cobertura para aplicações de campo e sistemas de teste automatizados.

Aplicações Típicas

Caracterização de parâmetros S de filtros RF, acopladores, amplificadores e componentes passivos
Correspondência de impedância de antena e medições de perda de retorno (VSWR)
Caracterização de cabo e conector incluindo TDR e transmissão no domínio do tempo (TDT)
Medições de dispositivo diferencial e equilibrado usando parâmetros S em modo misto
Sondagem em chip para caracterização de dispositivos de semicondutor e MMIC
Testes de componentes mmWave 5G e caracterização de módulo de radar automotivo acima de 77 GHz

Marcas Populares

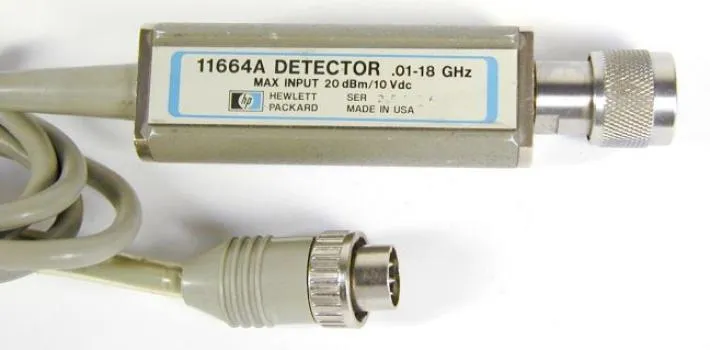

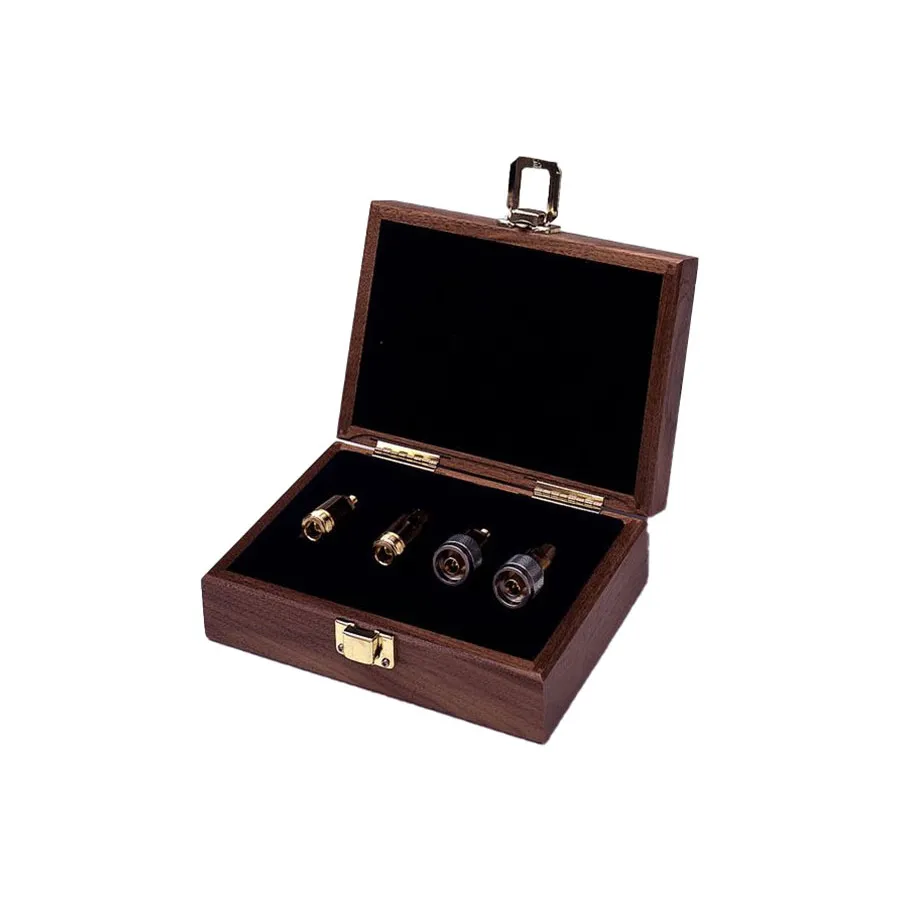

Keysight Technologies (anteriormente Agilent/HP) e Rohde & Schwarz são os líderes de mercado em VNAs, oferecendo portfólios amplos desde instrumentos de duas portas de nível básico até sistemas multporta de 110+ GHz. Anritsu fornece soluções competitivas incluindo as séries ShockLine e VectorStar amplamente utilizadas. Pico Technology oferece VNAs acessíveis baseados em USB para uso em laboratório e educação. Copper Mountain Technologies se especializa em plataformas VNA compactas e controladas por PC adequadas para ambientes de teste automatizados.
