Medidores LCR

Medidores LCR são instrumentos de teste de precisão projetados para medir as três propriedades elétricas passivas fundamentais: indutância (L), capacitância (C) e resistência (R). Ao aplicar um sinal de teste CA em uma frequência definida e analisar a resposta do dispositivo, esses instrumentos determinam a impedância e parâmetros derivados, incluindo ESR (resistência série equivalente), fator Q, D (fator de dissipação) e ângulo de fase. Os medidores LCR são essenciais para caracterizar componentes passivos — resistores, capacitores, indutores, transformadores e núcleos de ferrite — sob condições de operação realistas.

Os instrumentos variam desde unidades portáteis para uso em oficinas até modelos de bancada de alta precisão cobrindo sub-hertz a vários megahertz. Os modelos avançados incluem fontes de polarização CC integradas para testar componentes sob condições nominais, compensação de acessórios para eliminar erros de impedância de condutores e saídas de classificação para classificação automática. Acessórios de teste de componentes e de sonda SMD estendem sua utilidade para testes de linhas de produção automatizadas.

Aplicações Típicas

Inspeção de componentes de entrada e verificação de produtos em fabricação eletrônica
Caracterização de componentes passivos SMD e classificação em linhas de produção automatizadas
Caracterização de transformadores e indutores em P&D de eletrônica de potência
Verificação de design de filtros e circuitos ressonantes em engenharia de telecomunicações
Análise de falhas e controle de qualidade de capacitores, ferritas e núcleos magnéticos
Avaliação de elementos piezelétricos e dispositivos MEMS para setores médico e automotivo

Marcas Populares

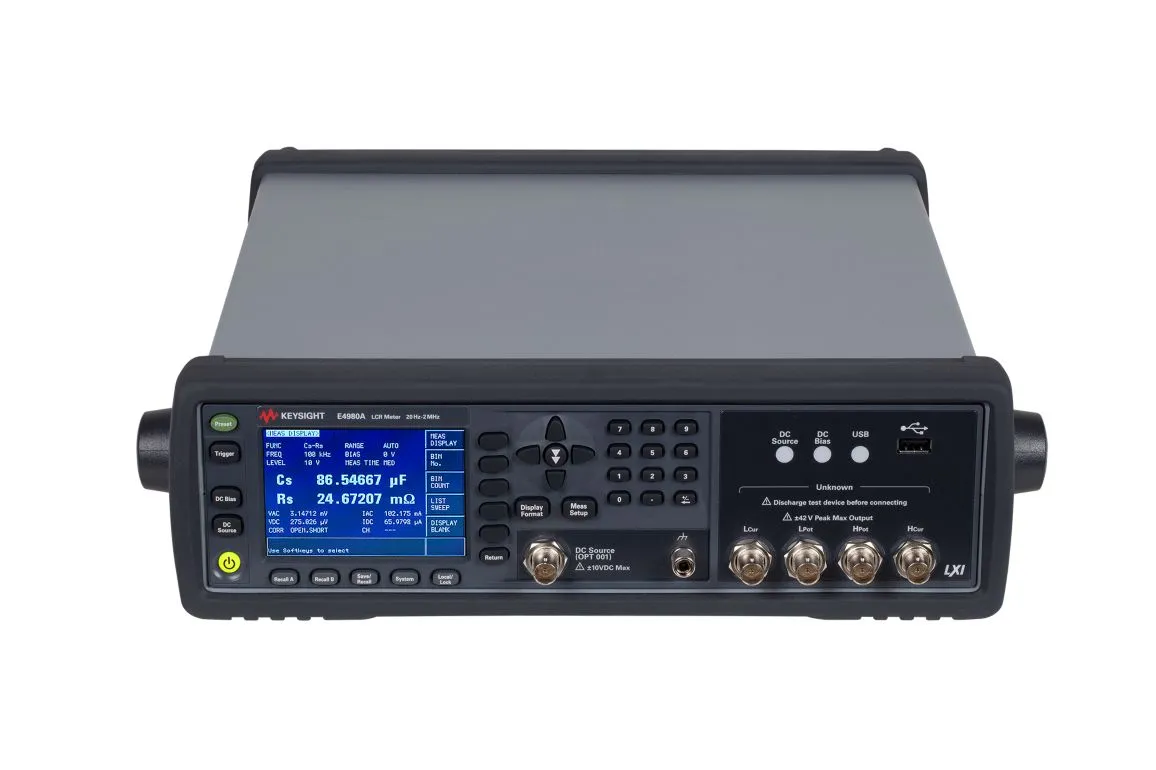

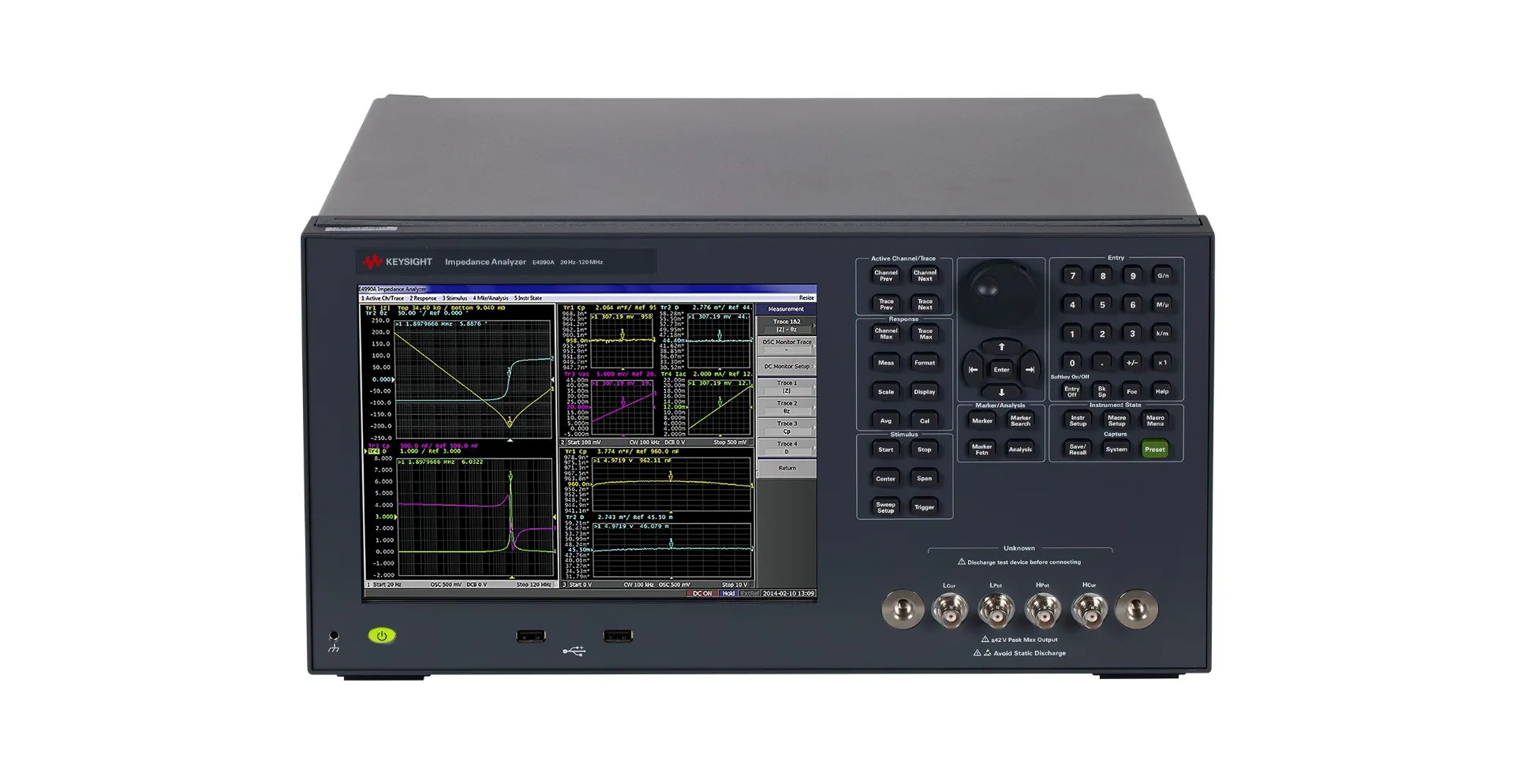

A Keysight Technologies oferece um portfólio abrangente desde medidores LCR de bancada até analisadores de impedância de alta precisão, com uma ampla gama de acessórios de teste dedicados para componentes SMD e através do furo. A Hioki produz instrumentos rápidos e precisos amplamente utilizados em fabricação eletrônica asiática. A Wayne Kerr é especializada em soluções de caracterização de componentes de alta frequência e alta tensão.
